做电池组或PACK项目时，你是不是也想过这样一个问题：电池组保护板(BMS/保护板)参数那么多，保护动作这么复杂，出厂前到底怎么验证可靠? 靠万用表量几下电压、电流肯定不够，这时候就离不开一台专用设备——电池组保护板测试仪。

下面就围绕“电池组保护板测试仪”这个关键词，从设备定义、工作原理、测试项目、应用场景、选型要点到使用维护，分章节展开，帮助你在做项目或选购设备时更有思路。

一、电池组保护板与电池组保护板测试仪是什么关系?

1. 电池组保护板的角色

电池组保护板(也常被称为PACK保护板、BMS主板)主要负责整组电池的安全与状态管理，包括但不限于：

采集单体电芯电压、总电压

监测充放电电流，判断是否过流、短路

监测温度点，做过温、低温保护

控制充放电MOS或继电器，实现过充、过放、短路等保护动作

实现均衡功能，改善各串电芯电压一致性

通过 CAN、RS485、UART 等通信接口 与上位机或整车控制器交互

可以把电池组保护板看成是电池组的“中枢神经”和“安全大脑”。

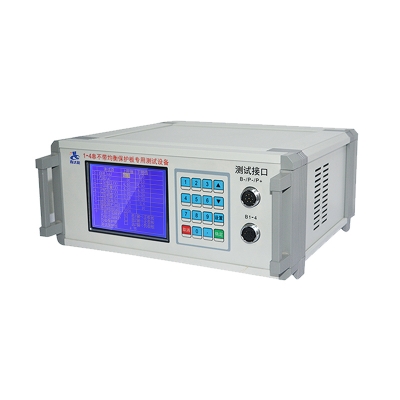

2. 电池组保护板测试仪的作用

电池组保护板测试仪，就是专门用来给这块“中枢神经”做全面体检的设备。它通过：

模拟电池组各串电芯电压、总电压和充放电电流;

控制电压、电流、温度等条件的变化，触发保护板各种工作状态;

采集保护板的输出状态、保护动作点、延时时间、通信数据等;

从而判断这块保护板是否符合设计指标、是否可以安全应用在实际电池组上。

一句话：保护板设计得好不好，要靠保护板测试仪说话。

二、电池组保护板测试仪的工作原理，大致怎么理解?

不同品牌、不同型号的电池组保护板测试仪内部结构会有差异，但整体思路可以概括为“模拟 → 施加 → 采集 → 判定”四个步骤。

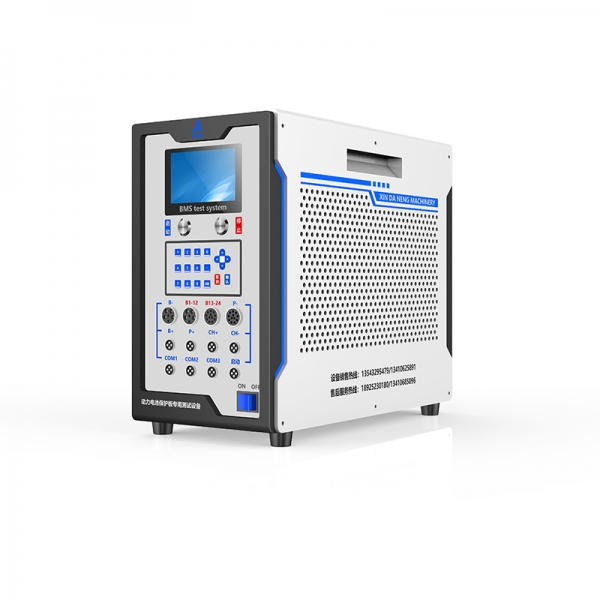

1. 模拟电池组环境

测试仪内部通常配置：

可编程直流电源或电池模拟模块，用来模拟各串电芯电压;

电子负载或电流源，用来模拟充电电流、放电电流、短路电流;

温度模拟模块或温度接口，用来模拟NTC等温度信号。

通过测试线束和专用夹具，测试仪与被测的电池组保护板连接在一起，相当于搭建了一个“虚拟电池组”。

2. 向保护板施加各种工况

根据预设好的测试流程，电池组保护板测试仪会自动执行一系列步骤，例如：

平稳提升某一串电芯电压，直到触发过充保护;

缓慢降低电芯电压，验证过放保护动作点;

突然提高放电电流，验证过流保护、短路保护是否正常;

模拟温度升高或过低，看保护板是否执行过温/低温保护;

模拟插拔充电器、负载，测试继电器或MOS的开关逻辑。

这些过程，人工很难精细、重复地完成，而测试仪可以稳定、可编程地执行。

3. 采集保护板反馈信号

在施加各种条件的同时，电池组保护板测试仪会实时采集：

保护板的P+/P-端口状态(是否切断)

MOS或继电器驱动信号的变化

BMS通信报文(CAN/485等)中的告警标志、故障码

各项保护动作的延时、释放点等关键参数

通过这些采集数据，可以精确判断保护板在不同工况下的实际工作状态。

4. 自动判定与结果输出

最后，测试仪软件根据预先设定的合格范围，自动判定每一项测试结果：

是否在规格书范围内

是否存在某些项目未动作、误动作、早保护或晚保护等问题

并输出测试报表、记录测试曲线，必要时可与条码系统、MES系统绑定，实现产品级别的质量追溯。

三、电池组保护板测试仪常见测试项目有哪些?

不同项目对测试深度要求不一样，但围绕“安全 + 性能 + 通信”，常见测试项目可以归纳为以下几大类。

1. 基础功能与静态性能测试

单体采样精度测试：

测保护板对各串电芯电压的采样是否准确，误差控制在设计范围内。

总电压检测测试：

检查PACK总压测量是否准确，与实际模拟电压是否一致。

待机耗电(静态功耗)测试：

在休眠/待机状态测量保护板自身的电流消耗，关系到长期存放自放电速度。

2. 过充/过放保护与释放测试

过充保护点：

单体电压逐渐升高，记录保护板断开充电回路的电压值和延时时间;

过充释放点：

电压略微下降后，检查保护板是否在设计范围内恢复导通;

过放保护点：

单体电压逐渐降低，观察何时切断放电回路;

过放释放点：

在一定充电条件下，验证过放锁定的解除条件。

这些项目是最基础的安全保护测试，几乎每块电池组保护板都必须严格核查。

3. 过流、短路与恢复测试

充电过流保护：

通过增大充电电流，验证保护板能否及时限制或切断充电;

放电过流保护：

模拟负载突然变大，检查保护板在高电流下的保护动作;

短路保护：

模拟接近短路的极端情况，测试保护板是否能在设定时间内迅速切断回路;

保护恢复机制：

检查断开后，是需要断电重启、自动恢复，还是需要上位机干预。

对于大电流应用(动力电池、储能系统)，这部分测试尤为重要。

4. 温度保护与温度采样测试

模拟NTC温度信号，验证过温保护、低温保护阈值是否准确;

检查温度采样通道的精度，确保温度估计可靠;

对带多温度探头的BMS，还要检查各通道是否工作正常。

5. 均衡功能测试(如适用)

对于带被动或主动均衡功能的电池组保护板，测试仪通常会：

构造电芯之间电压不一致的状态;

验证均衡开启电压差阈值是否合理;

测试均衡电流大小、均衡是否能按预期关闭;

检查均衡时是否对系统其他功能造成干扰。

6. 通信与逻辑功能测试

通信测试：

测试CAN、RS485、UART等通信接口是否稳定，帧格式是否正确;

报文内容测试：

读取电压、电流、温度、SOC、SOH等数据，检查是否与实际工况匹配;

故障上报测试：

在过充、过放、过流、短路、过温等故障下，查看BMS是否正确上报故障码。

这一部分对于车载BMS、储能BMS尤为关键，是整车控制、能量管理策略的基础。

四、电池组保护板测试仪的典型应用场景

1. PACK生产线与模组/电池组工厂

在保护板生产线或PACK装配线末端，做全检或抽检;

验证每块电池组保护板或总成的关键保护参数;

配合条码系统，实现“保护板序列号—测试数据—电池组号”的多级可追溯。

2. BMS方案公司与研发部门

在新项目研发阶段，反复测试不同参数设置、不同芯片方案;

用于比对不同元器件配法对保护性能的影响;

在软件算法调试时，用标准化测试流程验证逻辑是否符合预期。

3. 动力电池、储能系统集成商

对供应商提供的BMS或电池组保护板进行进货检测;

在系统级测试前，先对保护板本身做筛选和验证;

配合整包测试设备，共同构成完善的检测体系。

4. 第三方检测机构与实验室

承接各类电池厂、PACK厂委托测试;

按照相关标准对保护性能、安全功能进行客观评估;

在事故分析、质量争议中提供数据依据。

五、电池组保护板测试仪选型要点：几个关键维度

1. 串数、电压与电流范围

支持的电芯串数：如 3S、4S、13S、16S、24S、32S 乃至更高;

单节模拟电压范围、总压范围是否覆盖现有和规划产品;

需要模拟的最大充电/放电电流、短路电流大约在什么水平。

通常会预留一定裕量，以便后续新项目沿用。

2. 测量精度与稳定性

单体电压测量精度：决定过充、过放保护点检测是否准确;

总压、电流测量精度：影响整体性能评估;

长期使用后的漂移控制情况，关系到数据可信度。

对于高端动力电池、储能项目，往往有更高的精度要求。

3. 测试通道数与效率

单工位还是多工位并行测试?

一台设备同时能测试多少块电池组保护板或总成?

是否支持多台联机，统一由上位机调度管理?

产线节拍快的场合，测试效率直接决定投资回报。

4. 软件功能与可编程能力

测试流程是否易于配置和保存为机种配方;

是否支持条件跳转、循环测试等复杂流程;

是否具备权限管理、日志记录、测试报表自动生成等功能。

一套好用的测试软件，可以大大降低培训成本和出错概率。

5. 通信与系统集成能力

是否支持与MES系统、条码系统对接，实现数据自动上传;

是否预留CAN/RS485等接口用于联机调试和数据扩展;

是否提供开放协议或二次开发接口，方便做定制化集成。

6. 安全设计与防护

有无完善的过压、过流、过温保护和急停按钮;

电压较高时是否具备绝缘检测和防触电措施;

柜体门锁联动、告警指示等是否完善，便于现场安全管理。

六、电池组保护板测试仪的使用与维护建议

1. 测试前的准备与确认

按项目要求确认被测保护板或总成的规格参数;

检查线束、夹具连接是否牢靠，极性、引脚定义是否正确;

初次使用新配方时，可先用样品板做多轮验证，再用于批量。

2. 合理规划测试项目

对量产产品，可区分“全检项目”和“抽检项目”;

对安全相关参数(过充、过放、短路等)保持完整测试;

对部分扩展功能，根据客户需求和成本权衡决定是否全覆盖。

3. 定期校准与点检

按设备厂商建议周期进行电压、电流通道的校准;

重要项目可使用高精度仪表定期进行抽检比对;

发现漂移异常时，及时调整或送修。

4. 关注夹具和连接件状态

长期使用后，弹片、探针可能磨损、氧化，需定期更换;

线缆反复折弯、拉拽易导致内部断线，需定期检查;

避免因接触不良导致误判为保护板不良。

5. 数据记录与追溯管理

建议为每批、每块保护板建立测试档案;

对出厂后出现问题的电池组，可以快速追溯对应测试记录;

根据长期数据分析，优化保护板设计和来料品质管理。
