应用于锂电池保护板的安全测试，检测保护板各项功能指标是否在合理参数范围内，给工作人员提供一套检测标准，有利于提高生产效率，方便进行质量管控，兼容市面上常见保护板类型，正极同口（分口）、负极同口（分口）、正极充保负极放保等。该产品主要应用在生产检测、来料检测、品质把控、研发试验等方面。
一、适用范围
应用于锂电池保护板的安全测试，检测保护板各项功能指标是否在合理参数范围内，给工作人员提供一套检测标准，有利于提高生产效率，方便进行质量管控，兼容市面上常见保护板类型，正极同口(分口)、负极同口(分口)、正极充保负极放保等。该产品主要应用在生产检测、来料检测、品质把控、研发试验等方面。
二、设备环境要求及技术参数
2.1 电源：AC 电压 220V ±10% ，频率：50Hz±10%;
2.2 环境温度：10～45℃;
2.3 环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在。
三、模式介绍
3.1 快速测试：根据保护板的设计参数，设备输出设计参数的上限/下限进行快速测试，方便保护板生产厂家以及动力电池生产厂家大规模快速检测出货，适用于各种硬件方案及部分软件方案保护板测试。
3.2 普快测试：PBST(M)特有的测试模式，设备通过测试出保护板的延时，根据厂家设置的测试速度，快速的测试出保护板的数据，测试速度适中，测试显示数值，适用于保护板测试需要快速的测试出粗略数据。
3.3 精确测试：可精确检测动力电池保护板的各项功能参数的精确值(误差为±1mv)，方便样品的调试和开发，给研发人员提供一套用于快速检测的标准。
3.4 实验室模式：独立设置单串电压，模拟单节电池电压 0.5-5V 内变化，满足电池均衡、过压、欠压的条件设置，模拟充放电功能，单独选择充电或放电模式，判断 MOS管的关闭或导通，运行中支持查看每一串工作电流。
四、功能介绍
4.1 设备测试项
|
产品名称 |
PBTS（M）24-300保护板测试仪 |
|
支持串数 |
1-24 |
|
基本功能 |
内阻测试 |
|
单体过充过放电压 |
|
|
单体过充过放恢复电压 |
|
|
过充/过放保护延时 |
|
|
充电/放电保护电流 |
|
|
充放电过流延时 |
|
|
单体二次过充过放延时 |
|
|
特有测试项 |
单节自耗电测试（指每节真实准确的自耗电） |
|
均衡电流以及均衡开启电压测试 |
|
|
测试顺序可调整 |
|
|
测试程序启动 |
支持条码扫描自启动/手动启动 |
|
测试数据 |
可生成数据表保存，方便产品追溯 |
|
适用范围 |
可测三元材料、磷酸铁锂、钴酸锂、锰酸锂、钛酸等锂电池保护板 |
|
保护功能 |
硬件板及大部分软件板（特殊软件板需沟通） |
|
模组 |
大电流模组：电流级别是 300A ，电流精度±0. 1A |
|
电压模组：可程控输出 0.5-5V ，精度±1mV |
|
|
短路模组：超级电容瞬间提供400A短路电流，测试出短路延时 |
4.2设备技术参数
|
项目类型 |
测试范围 |
分辨率 |
|
基准电压 |
0.5-5V可调 |
1mV |
|
过充保护电压 |
0.5-5V |
1mV |
|
过充保护解除 |
0.5-5V |
1mV |
|
过放保护电压 |
0.5-5V |
1mV |
|
过放保护解除 |
0.5-5V |
1mV |
|
过充/过放保护延时 |
0-20S |
1ms |
|
过充电流保护值 |
3-150A |
0. 1A |
|
过放电流保护值 |
3-300A |
0. 1A |
|
过流保护延时 |
0-10S |
1ms |
|
均衡开启电压 |
0.5-5V |
5mV |
|
均衡开启电流 |
0-200mA |
1mA |
|
自耗电 |
0-500uA/0.5-200mA |
1uA/1mA |
|
主回路内阻测试 |
0-200mΩ |
1mΩ |
|
短路保护 |
0-9999uS |
1uS |
|
联机设置 |
USB-RS232 串口通讯 |
|
4.3 软件部分
4.3.1 上位机软件：在计算机运行，协调和控制整个测试系统，完成数据采集和整 理、生成测试报告，测试软件系统具有独立自主知识产权，软件系统功能齐全，根据用户定义规格判定测试结果通过/不通过;测试系统以 Excel 文件的形式本地保存所有 测试结果信息。
4.3.2 程控模式：设备提供 C++/C#动态库，支持二次开发，客户可以调用动态库 来操作设备的测试项目实现客户自定义测试保护板的测试流程，也可以操作设备实验室模式实现对软件保护板的校准、比对、烧录功能

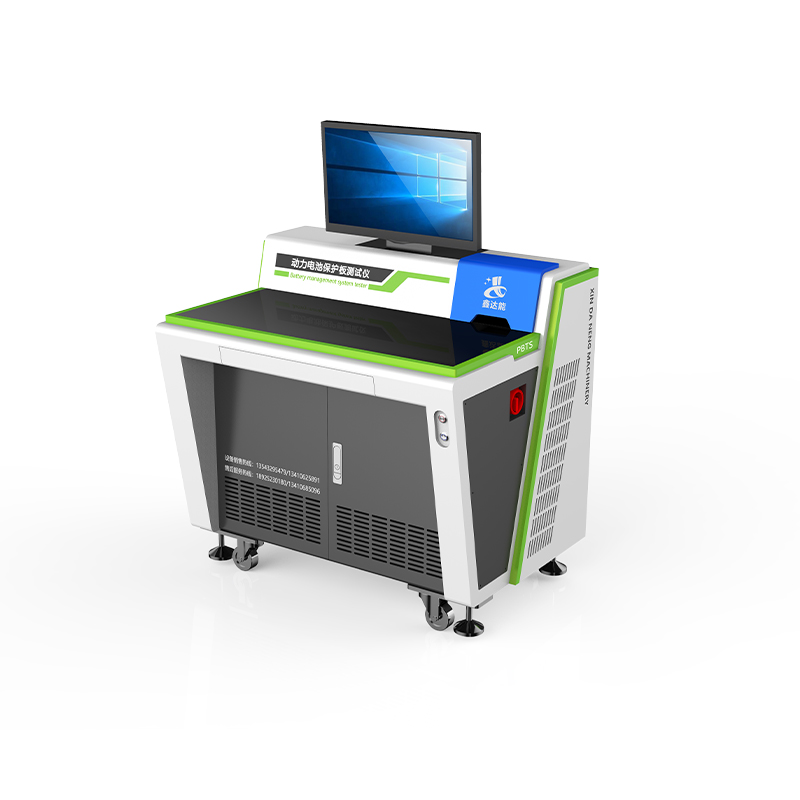

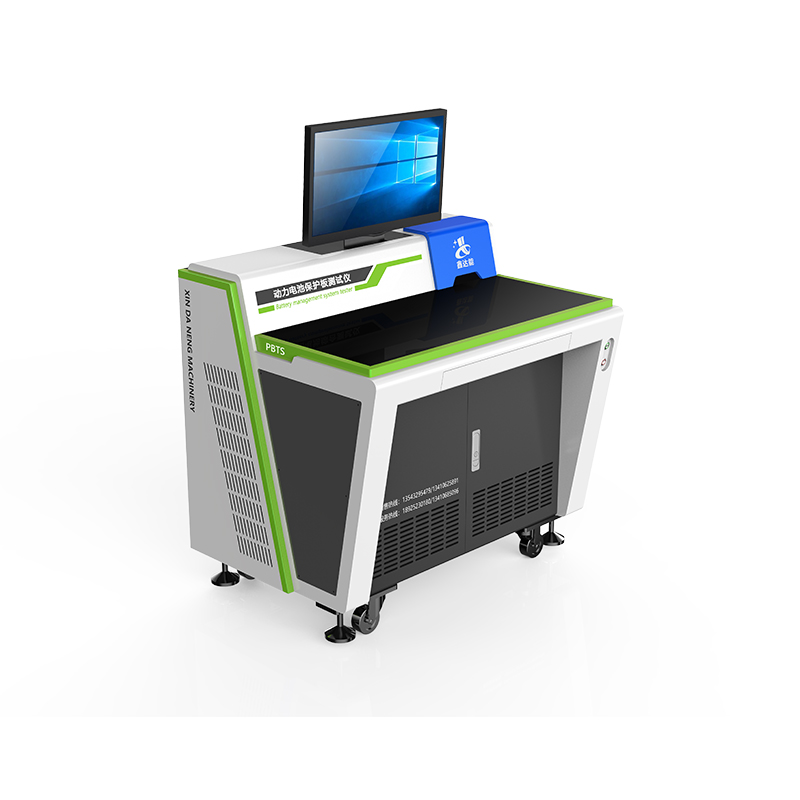

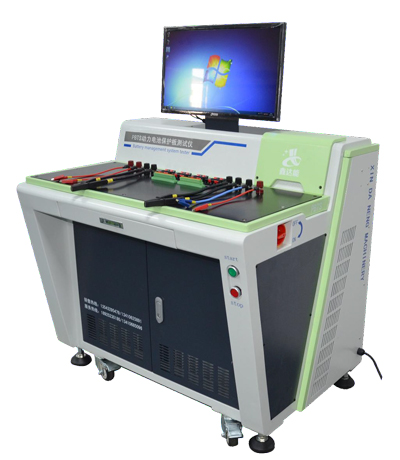

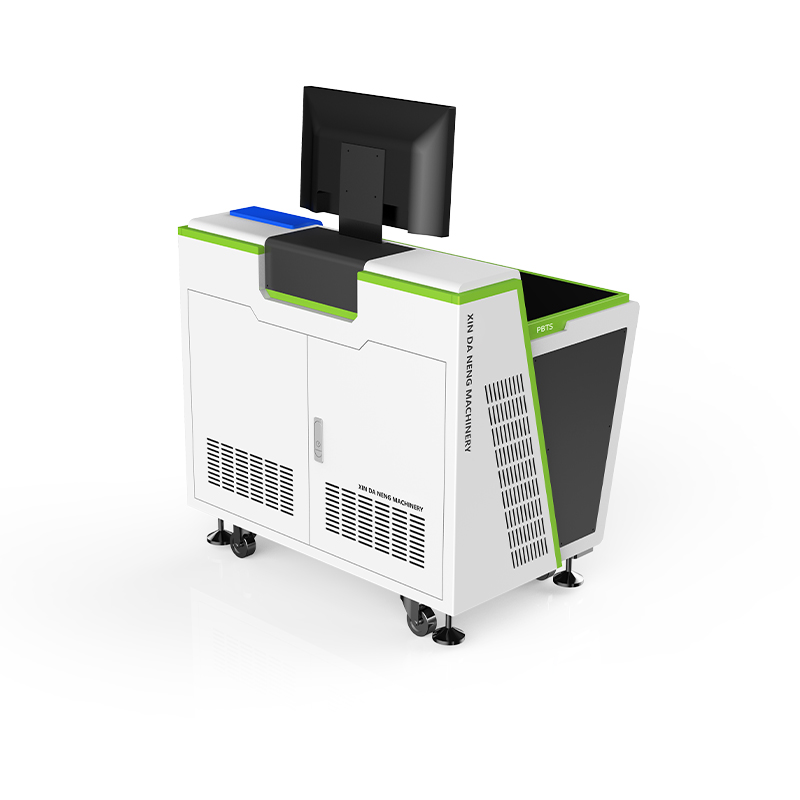

五、产品外观及结构
六、上位机界面

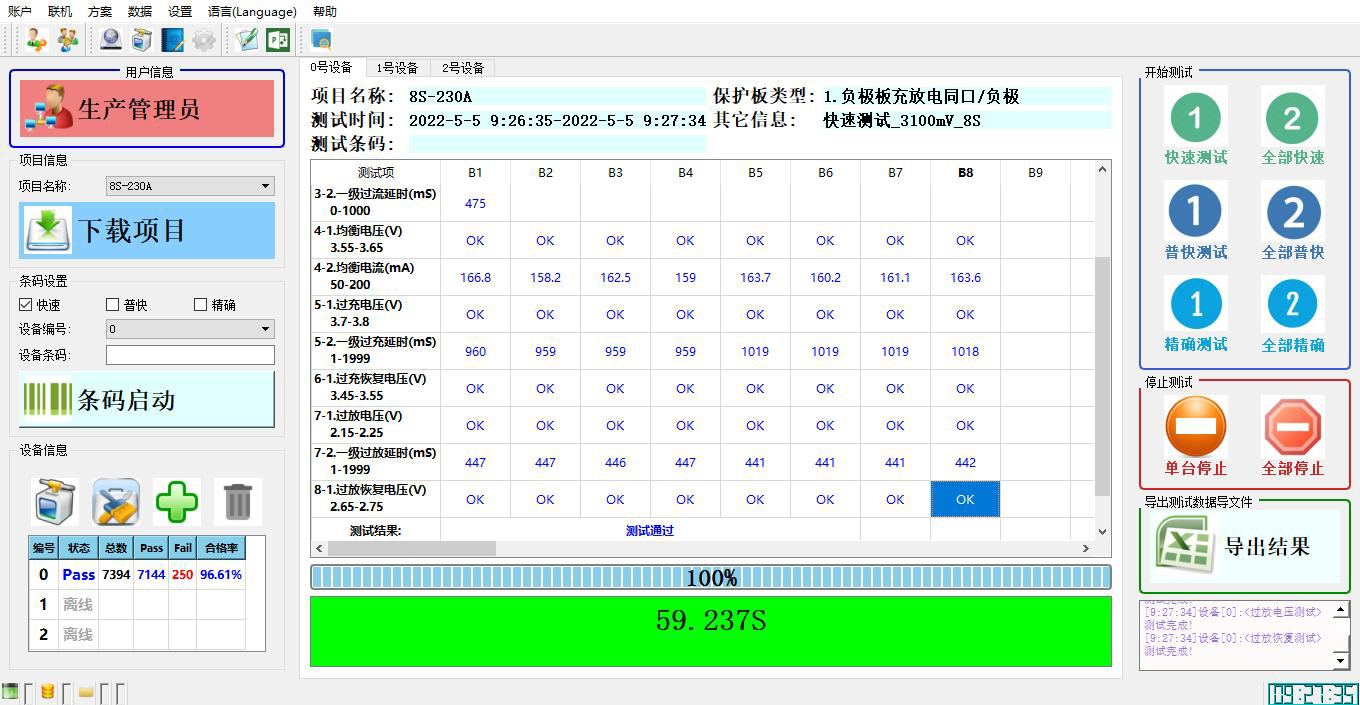

7.1 软件测试界面

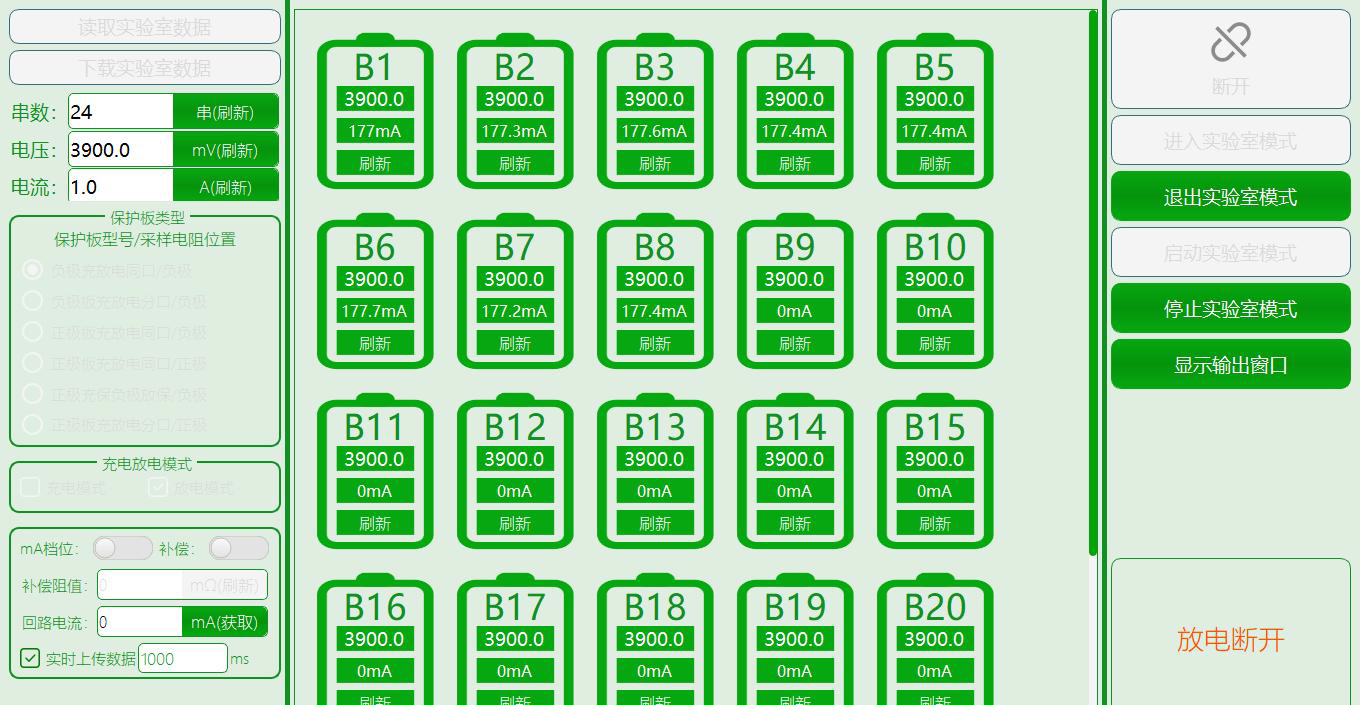

7.2 实验室模式界面
