应用于1-4串锂电池保护板的安全测试，检测保护板各项功能指标是否在合理参数范围内，给工作人员提供一套检测标准，有利于提高生产效率，方便进行质量管控，兼容市面上常见保护板类型。
一、适用范围
应用于1-4串锂电池保护板的安全测试，检测保护板各项功能指标是否在合理参数范围内，给工作人员提供一套检测标准，有利于提高生产效率，方便进行质量管控，兼容市面上常见保护板类型。
二、设备环境要求及技术参数
2.1电源：AC电压 220V ±10% ，频率：50Hz±10%;
2.2环境温度：10～45℃;
2.3环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在。
三、功能介绍
|
产品型号 |
XDN800保护板测试仪 |
|
用途 |
用于4串及以下电池保护板测试 |
|
基本功能 |
过充过放电压测试 |
|
过充恢复过放恢复测试 |
|
|
内阻测试 |
|
|
自耗电测试 |
|
|
过流保护测试 |
|
|
保护板类型 |
可测三元材料、磷酸铁锂、钴酸锂、锰酸锂等锂电池保护板 |
四、设备参数说明
|
项目类型 |
测试范围 |
分辨率 |
|
测试串数 |
1-4串 |
|
|
过充保护电压 |
0.5-5V |
5mV |
|
过充保护解除 |
0.5-5V |
5mV |
|
过放保护电压 |
0.5-5V |
5mV |
|
过放保护解除 |
0.5-5V |
5mV |
|
过放电流保护值 |
3-50A |
0.1A |
|
过流保护延时 |
0-15S |
1ms |
|
单节自耗电 |
0-999uA |
0.1uA |
|
回路内阻测试 |
0-200mΩ |
1mΩ |

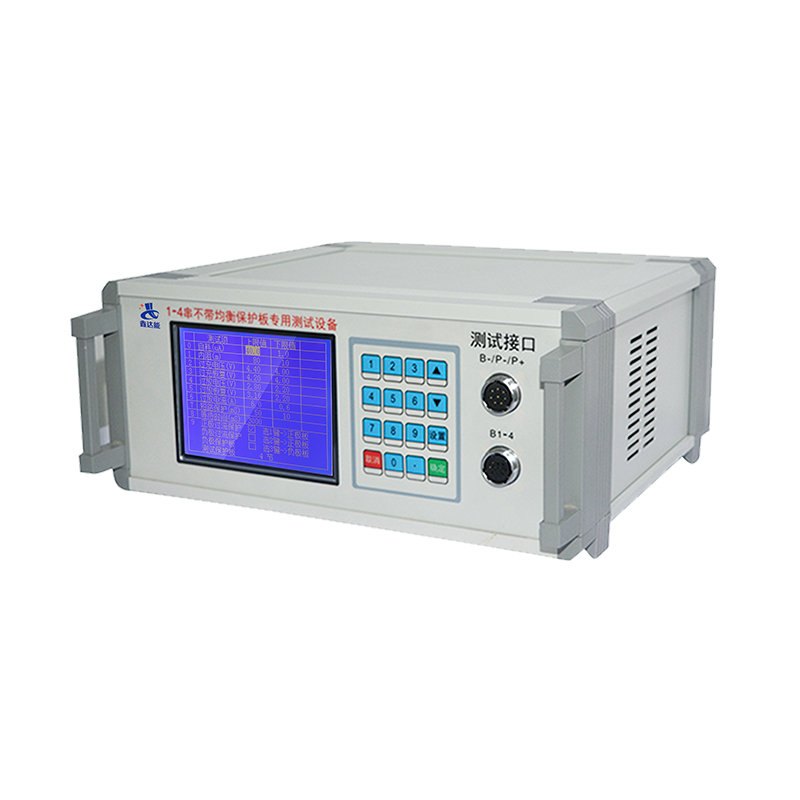

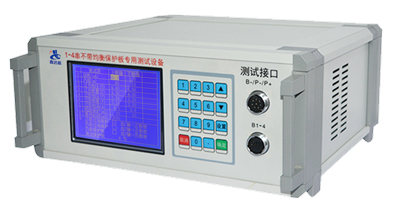

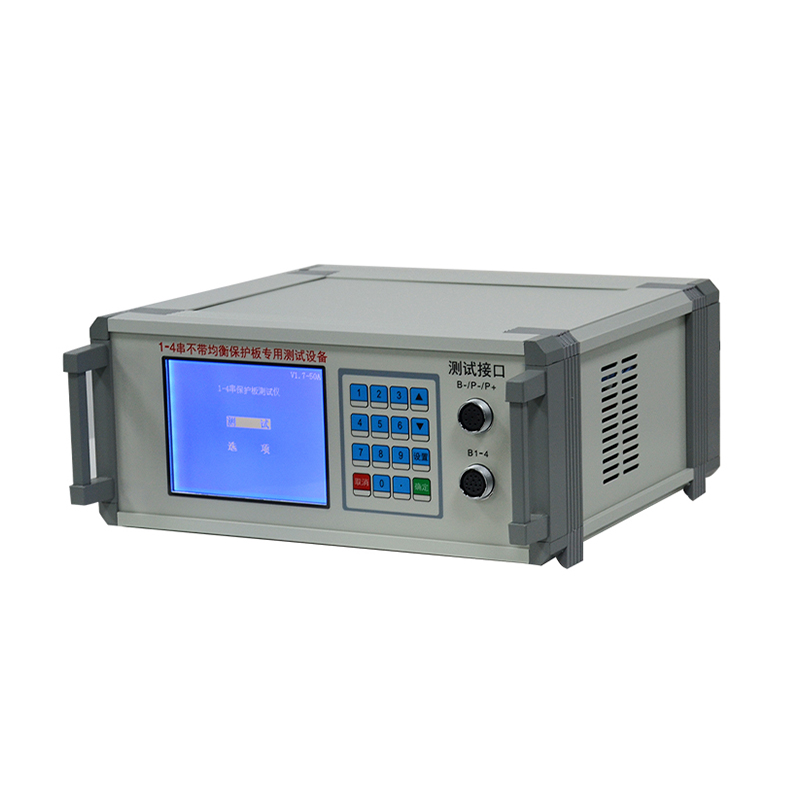

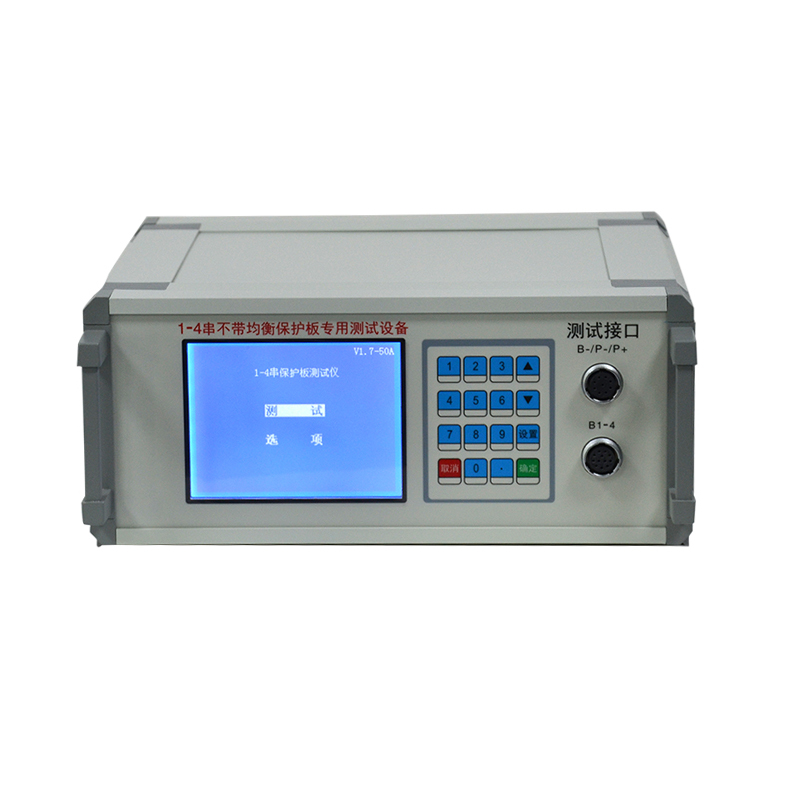

五、产品外观及结构
|
机箱尺寸 |
350*340*160mm（W*D*H） |
|
重量 |
6.5KG |
|
通道数 |
1 |
|
设备配件 |
测试表笔线、电源线 |
以上信息仅供参考，具体以实物为准!
