应用于锂电池保护板的安全测试，检测保护板各项功能指标是否在合理参数范围内，给工作人员提供一套检测标准，有利于提高生产效率，方便进行质量管控，兼容市面上常见保护板类型，正极同口(分口)、负极同口(分口)、正极充保负极放保等。该产品主要应用在生产检测、来料检测、品质把控、研发试验等方面。
一、适用范围
应用于锂电池保护板的安全测试，检测保护板各项功能指标是否在合理参数范围内，给工作人员提供一套检测标准，有利于提高生产效率，方便进行质量管控，兼容市面上常见保护板类型，正极同口(分口)、负极同口(分口)、正极充保负极放保等。该产品主要应用在生产检测、来料检测、品质把控、研发试验等方面。
二、设备环境要求及技术参数
2.1电源：AC电压 220V ±10% ，频率：50Hz±10%;
2.2环境温度：-10～45℃;
2.3环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在。
三、模式介绍
3.1快速测试：根据保护板的设计参数，设备输出设计参数的上限/下限进行快速测试，方便保护板生产厂家以及动力电池生产厂家大规模快速检测出货，适用于各种硬件方案及部分软件方案保护板测试。
3.2 普快测试：PBST(M)特有的测试模式，设备通过测试出保护板的延时，根据厂家设置的测试速度，快速的测试出保护板的数据，测试速度适中，测试显示数值，适用于保护板测试需要快速的测试出粗略数据。
3.3精确测试：可精确检测动力电池保护板的各项功能参数的精确值(误差为±1mv)，方便样品的调试和开发，给研发人员提供一套用于快速检测的标准。
3.4实验室模式：独立设置单串电压，模拟单节电池电压0.5-5V内变化，满足电池
均衡、过压、欠压的条件设置，模拟充放电功能，单独选择充电或放电模式，判断MOS管的关闭或导通，运行中支持查看每一串工作电流。
四、功能介绍
4.1设备测试项
|
产品名称 |
PBTS（M）1-12-120A保护板测试仪 |
|
支持串数 |
1-12 |
|
基本功能 |
内阻测试 |
|
单体过充过放电压 |
|
|
单体过充过放恢复电压 |
|
|
过充/过放保护延时 |
|
|
充电/放电保护电流 |
|
|
充放电过流延时 |
|
|
单体二次过充过放延时 |
|
|
特有测试项 |
单节自耗电测试（指每节真实准确的自耗电） |
|
均衡电流以及均衡开启电压测试 |
|
|
测试顺序可调整 |
|
|
测试程序启动 |
支持条码扫描自启动/手动启动 |
|
测试数据 |
可生成数据表保存，方便产品追溯 |
|
适用范围 |
可测三元材料、磷酸铁锂、钴酸锂、锰酸锂、钛酸等锂电池保护板 |
|
保护功能 |
硬件板及大部分软件板（特殊软件板需沟通） |
|
模组 |
大电流模组：电流级别是120A，电流精度±0.1A |
|
电压模组：可程控输出0.5-5V，精度±1mV |
4.2设备技术参数
|
项目类型 |
测试范围 |
分辨率 |
|
基准电压 |
0.5-5V可调 |
1mV |
|
过充保护电压 |
0.5-5V |
1mV |
|
过充保护解除 |
0.5-5V |
1mV |
|
过放保护电压 |
0.5-5V |
1mV |
|
过放保护解除 |
0.5-5V |
1mV |
|
过充/过放保护延时 |
0-20S |
1ms |
|
过充电流保护值 |
3-60A |
0.1A |
|
过放电流保护值 |
3-120A |
0.1A |
|
过流保护延时 |
0-10S |
1ms |
|
均衡开启电压 |
0.5-5V |
5mV |
|
均衡开启电流 |
0-200mA |
1mA |
|
自耗电 |
0-500uA/0.5-200mA |
1uA/1mA |
|
主回路内阻测试 |
0-200mΩ |
1mΩ |
|
短路保护 |
无 |
|
|
联机设置 |
USB-RS232串口通讯 |
|
4.3软件部分
4.3.1上位机软件：
在计算机运行，协调和控制整个测试系统，完成数据采集和整理、生成测试报告，测试软件系统具有独立自主知识产权，软件系统功能齐全，根据用户定义规格判定测试结果通过/不通过;测试系统以Excel文件的形式本地保存所有测试结果信息。
4.3.2程控模式：
设备提供C++/C#动态库，支持二次开发，客户可以调用动态库来操作设备的测试项目实现客户自定义测试保护板的测试流程，也可以操作设备实验室模式实现对软件保护板的校准、比对、烧录功能。

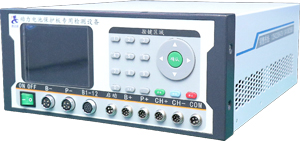

五、产品外观及结构
|
机箱尺寸 |
430*420*190mm（W*D*H） |
|
参考重量 |
13KG |
|
通道数 |
1 |
备注：以上信息仅供参考，具体以实物为准!
六、上位机界面

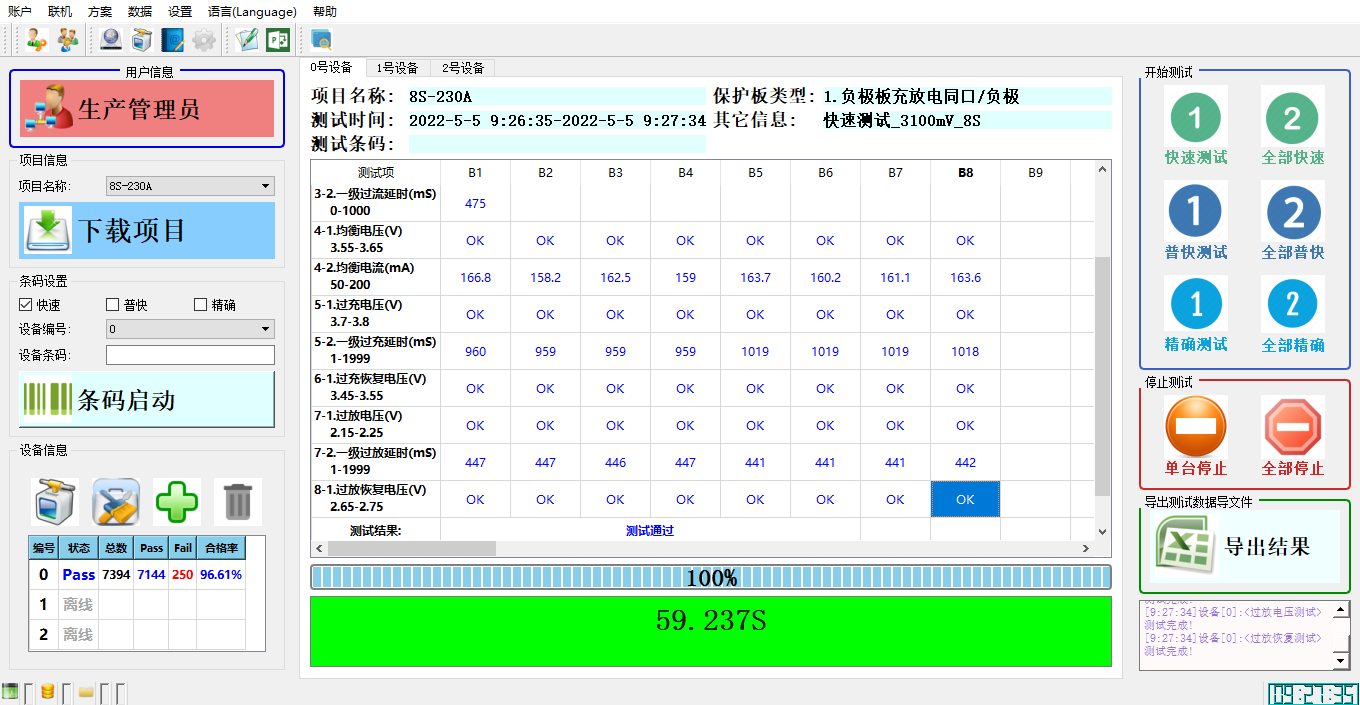

5.1软件测试界面

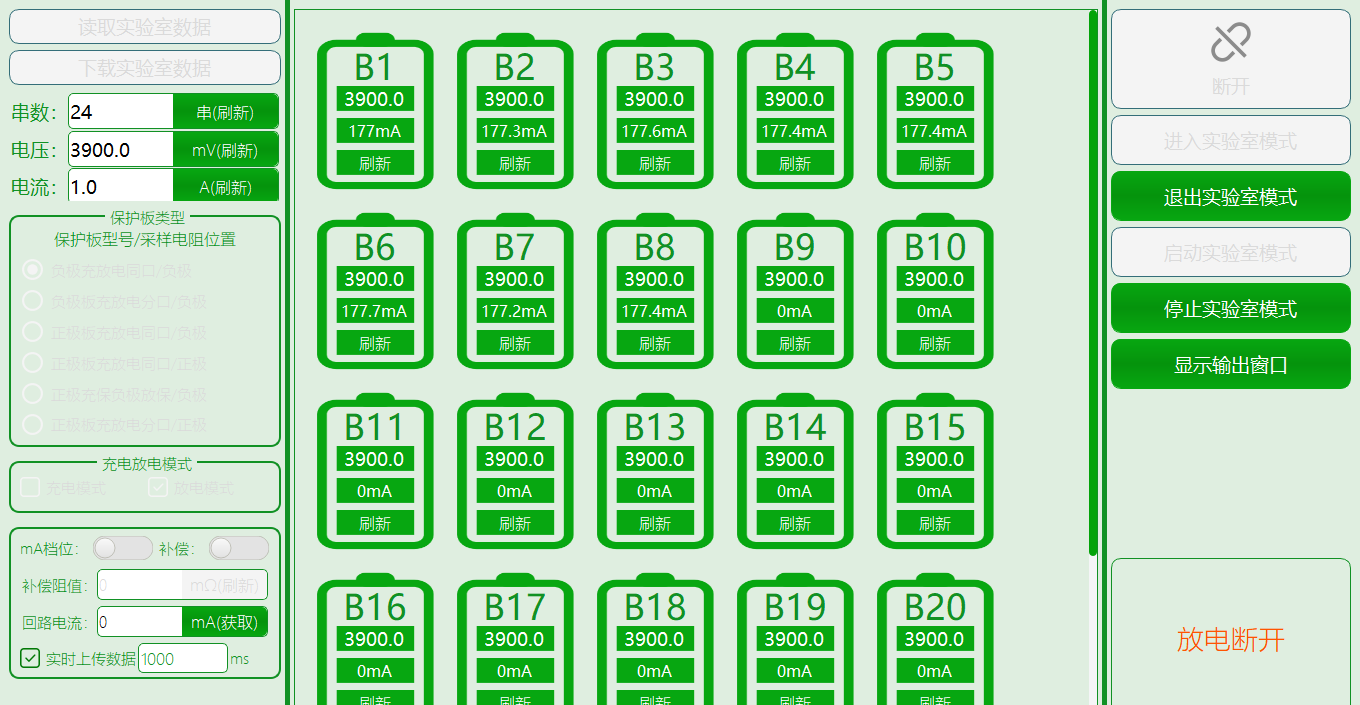

5.2实验室模式界面
七、随机资料清单
|
序号 |
配件名称 |
数量 |
|
1 |
保护板测试仪PBTS(M)12-120 |
1台 |
|
2 |

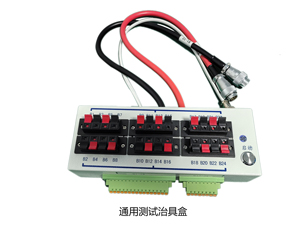

通用单串采集线接线盒 |
1PCS |
|
3 |
B-、P-、C-等连接线 |
1套 |
|
4 |
联机USB-RS232串口线 |
1套 |
|
5 |
测试软件系统 |
1套 |
|
6 |
设备使用说明书 |
|
|
7 |
产品合格证（含校准证） |
|
注意事项：客户使用测试软件需自备电脑，技术人员会指导软件安装及教学培训
