BMS保护板测试仪是检测锂电池保护板功能和性能的重要设备，可用于过充、过放、过流、短路、温度保护、均衡功能及通信功能测试。本文从测试逻辑、检测项目、数据判断、产线应用和选型方法等角度，详细介绍BMS保护板测试仪的作用与使用要点。

一块保护板，为什么要反复测试

锂电池组由多个电芯串联或并联组成。电芯在容量、内阻和自放电速度方面存在差异，如果缺少有效管理，充电时可能出现某节电芯电压过高，放电时也可能出现某节电芯过度放电。长期使用后，电池包可能出现容量下降、发热、鼓包，甚至引发安全事故。

BMS保护板承担着电压监测、电流检测、温度采集、充放电控制和异常保护等任务。它安装在电池包内部，平时不容易被用户直接看到，但对整组电池的安全影响很大。

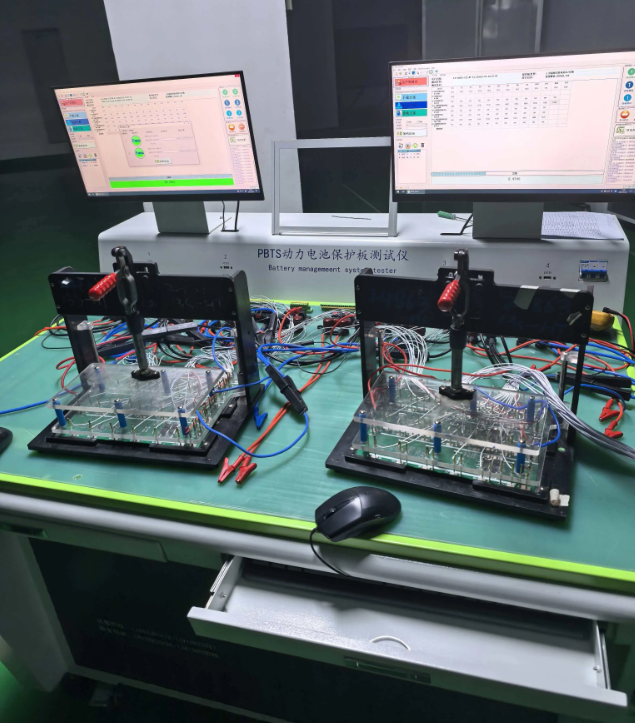

BMS保护板测试仪就是为这类检测而设计的设备。它可以按照设定条件向保护板输入模拟信号，观察保护板在不同异常状态下是否及时动作，并记录测试结果。相比手工接线、逐项测量，测试仪能够减少人为误差，也更适合批量生产和质量追溯。

BMS保护板测试仪到底测什么

很多人以为保护板测试只需要检测几个电压点，实际上，一块完整的BMS保护板往往包含多个相互关联的功能。测试时通常要建立一套完整的检测任务。

电芯电压采样

测试仪会模拟电池组中每一节电芯的电压，检查保护板能否正确识别各节电压。比如，测试仪输入1至12串不同的模拟电压，系统需要判断保护板显示的数据是否准确，采样顺序是否正确，是否存在某一路无读数、跳变或误差过大的情况。

采样异常会影响过充和过放判断，因此这项测试通常是基础项目。对于高串数电池包，还要特别关注高端采样通道的稳定性。

过充与过放保护

当某一节电芯电压超过设定值时，保护板应关闭充电通路;当电压低于设定值时，应关闭放电通路。BMS保护板测试仪可以逐步改变模拟电压，记录保护动作的触发点和恢复点。

测试时不能只看保护板有没有断开，还要记录动作电压、释放电压、响应时间等数据。触发值偏差过大，可能导致电芯没有得到及时保护;恢复值不合理，则可能造成设备反复启停。

过流、短路和过载保护

保护板需要识别正常放电电流与异常大电流之间的差别。测试仪可以通过电流模拟模块或配套负载施加不同电流，检查保护板是否在规定范围内动作。

短路保护的响应时间通常较短，测试设备和夹具需要具备足够的安全设计。测试结束后，还应检查保护板能否正常恢复，MOS管是否出现异常发热或无法重新导通的情况。

温度保护

BMS保护板通常通过NTC热敏电阻采集电池温度。测试仪可以模拟不同阻值，对应不同温度状态，检查保护板在高温、低温和传感器断线时是否做出正确判断。

温度测试容易被忽略，但电池在快充、大电流放电和密闭空间工作时，温度变化会直接影响安全。若NTC线路接触不良，系统可能误判温度，导致保护功能失效。

均衡功能

当不同电芯之间的电压差达到设定条件时，保护板会启动均衡电路，降低高电压电芯的电压差。测试仪可以检测均衡启动电压、均衡电流、启动时间和通道一致性。

均衡功能并不等于快速充电。大多数被动均衡通过电阻消耗多余电量，均衡电流相对有限。测试重点是确认每个通道能够正常启动，电流大小符合设计要求，长时间工作不会造成局部过热。

通信和显示功能

带通信功能的智能BMS保护板，还需要检测UART、RS485、CAN或蓝牙等接口。测试仪可以读取保护板上传的电压、电流、温度、故障状态和循环次数，确认数据格式是否正确。

如果保护板硬件正常，但通信地址、波特率或校验方式错误，装入电池包后仍可能无法与主机通信。因此，通信测试应与保护功能测试分开记录。

从一条测试流程看设备如何工作

一套规范的测试流程通常从型号选择开始。操作人员先在测试软件中建立对应的电池串数、保护参数和判定范围，再将保护板固定在专用夹具上。

接下来是连接线检查。采样线、充放电端子、温度接口和通信线必须与测试通道对应。接线错误时，测试仪应能提示异常，避免把错误的输入施加到保护板上。

确认连接无误后，设备按照预设顺序执行测试。常见顺序是先进行静态采样，再进行过充、过放、过流、短路、温度和均衡测试。这样安排可以先确认基础通道正常，减少因前级接线错误造成的误判。

测试完成后，软件会生成合格、不合格或需要复检的结果。对于异常产品，系统应保留具体项目、触发值、响应时间和测试时间，方便工程人员定位问题，而不是只显示一个“NG”。

发现异常后，怎样反向定位故障

BMS保护板测试仪的价值不仅在于判断合格与否，还在于帮助维修人员缩小故障范围。

如果某个采样通道始终没有电压，可能与采样电阻、连接器、焊点或芯片通道有关;如果采样数据波动明显，则要检查线路干扰、焊接质量和模拟输入稳定性。

如果过充保护动作正常，但恢复异常，可能与参数设置、充电MOS管驱动或控制程序有关。若过流保护不动作，则需要检查电流采样电阻、放大电路、保护芯片和MOS管状态。

如果只有均衡功能异常，应优先检查均衡电阻、开关管、控制信号和线路焊点。若多个通道同时异常，则更应该排查供电电压、测试夹具和程序参数，而不是直接更换元件。

这种“根据现象倒推原因”的方法，能够减少盲目拆板，提高维修和调试效率。

不同环节，对测试仪的要求并不一样

在研发阶段，工程人员更关注参数调整、波形观察和异常复现，设备需要支持灵活设置测试条件，便于验证不同保护芯片和软件版本。

在来料检验阶段，重点是快速筛查。测试项目可以相对固定，但要有清晰的判定结果和数据导出功能，方便比较不同批次保护板的一致性。

在生产线上，测试速度、夹具寿命和操作便利性更重要。设备最好支持扫码录入、自动切换型号和结果上传，避免员工手动输入造成错配。

在售后维修阶段，工程师需要面对型号复杂、故障类型多的保护板，此时更看重测试条件的可编辑性、单项复测功能和异常数据查看功能。

选择BMS保护板测试仪时看哪些条件

看支持的串数和电压范围

不同设备支持的电池串数不同，常见有1至4串、1至8串、1至13串或更高串数。选购时要考虑现有产品和后续型号，不能只按照当前一款保护板配置。

看测试项目是否完整

有些设备只能测试采样和保护动作，有些设备还支持均衡、温度、通信、功耗和绝缘等项目。应根据实际检验要求选择，避免买到功能不足或长期闲置的设备。

看夹具和换型方式

测试夹具决定了接线速度和重复测试稳定性。批量生产建议采用定位准确、探针耐用、换型方便的夹具;研发和维修场景则可以选择通用接口较多的方案。

看数据管理能力

如果设备只能显示合格或不合格，后续追溯会比较困难。较完整的系统应支持测试记录保存、条码绑定、报表导出、权限管理和异常统计。

看安全保护设计

测试涉及电压、电流和短路条件，设备应具备过压、过流、反接、急停和异常断电保护。测试人员也要按照设备说明进行接线和操作，不能为了提高速度省略检查步骤。

使用过程中容易出现的误判

测试仪显示不合格，并不一定代表保护板本体损坏。夹具探针氧化、采样线接触不良、测试程序调用错误、模拟电压设置不正确，都可能造成假故障。

如果同一块板重复测试结果不一致，应先更换夹具位置、检查连接线，再确认测试仪输出是否稳定。对于批量产品，如果同一项目集中出现异常，还要检查焊接工艺、元器件批次和软件参数是否发生变化。

测试结果还应结合实际电池包验证。保护板在独立测试中合格，装入电芯后仍可能因为电芯内阻、镍片焊接、线束长度和结构散热等因素出现问题。因此，保护板测试是质量控制的重要一环，不能完全代替整包测试。

常见问题解答

1. BMS保护板测试仪可以测试所有锂电池保护板吗?

不能。不同保护板的串数、芯片方案、接口定义和保护参数不同，测试仪需要具备相应的电压通道、夹具和软件程序。购买前应提供保护板规格和测试项目，由技术人员确认兼容性。

2. BMS保护板测试仪能否检测保护板的短路保护?

可以。多数具备综合测试功能的BMS保护板测试仪支持短路或过流保护测试，但测试电流、触发时间和安全条件需要按照保护板设计要求设置。

3. 测试仪显示采样异常，应该先换保护板吗?

不建议直接更换。应先检查采样线顺序、夹具接触、探针状态和软件型号。如果这些项目正常，再进一步检查采样电阻、焊点和保护芯片。

4. BMS保护板测试仪适合研发使用还是生产使用?

两种场景都适合，但侧重点不同。研发更关注参数调整和单项复测，生产更关注测试速度、自动判定和数据追溯。应根据工作量和测试深度选择配置。

5. 测试数据需要保存多久?

保存周期应根据企业质量管理、客户要求和产品保修周期确定。对于动力电池、储能电池和重要工业设备，建议保存完整测试记录，并将保护板编号与电池包编号关联。
