一、适用范围
应用于电动工具、太阳能储能、电动平衡车、滑板车等电池组生产过程中半成品和成品功能性验证测试和品质控制。
二、设备环境要求及技术参数
2.1电源：AC电压 220V ±10% ，频率：50Hz±10%;
2.2环境温度：-10～45℃;
2.3环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在。
三、功能介绍
3.1设备测试项
|
产品型号 |
BTS50-05-60电池综合测试仪 |
|
用途 |
用于50V以下电池组半成品、成品测试 |
|
基本功能 |
开路电压测试 |
|
交流内阻测试 |
|
|
ID电阻测试 |
|
|
NTC电阻测试 |
|
|
充放电过流延时测试 |
|
|
充电性能测试 |
电池PACK持续充电功能，验证充电是否正常 |
|
电池PACK正常充电电压合格范围测试 |
|
|
电池PACK充电过流保护功能测试 |
|
|
放电性能测试 |
电池PACK持续带载能力，持续放电检查电压压降ΔV |
|
电池PACK放电过流保护功能测试 |
|
|
设备保护功能 |
软件保护功能：掉电数据保护 |
|
硬件保护：掉电保护、电池接反、接错保护 |
3.2设备技术参数
|
测试类 |
测试项目 |
测量范围 |
分辨率 |
|
|
开路电压 |
开路电压1 |
0-50V |
2mV |
|
|
开路电压2 |
0-50V |
2mV |
||
|
交流内阻 |
交流内阻测试 |
0-1000mΩ |
1mΩ |
|
|
放电测试 |
起始电压 |
0-50V |
2mV |
|
|
结束电压 |
0-50V |
2mV |
||
|
放电电流 |
0.1-60A |
1mA |
||
|
放电时间 |
0-60S |
1mS |
||
|
放电过流测试 |
过放电流 |
4-60A |
1mA |
|
|
过流延时 |
0-20S |
1mS |
||
|
充电测试 |
起始电压 |
0-50V |
2mV |
|
|
结束电压 |
0-50V |
2mV |
||
|
充电电流 |
0.1-5A |
1mA |
||
|
充电时间 |
0-60S |
1mS |
||
|
充电保护测试 |
充电过流 |
2-5A |
1mA |
|
|
充电延时 |
0-20S |
0.1mS |
||
|
电阻R1/R2 |
NTC、ID |
0-1000KΩ |
0.1KΩ |
|
|
可持续输出功率 |
0.25kW |
|||
|
可持续负载功率 |
3kW |
|||
|
联机方式 |
USB-RS232串口通讯（可多台联机使用） |
|||
|
测试数据 |
生成数据表自动保存，可导出Excel |
|||
|
条码管理 |
支持条码启动并绑定测试数据 |
|||
|
保修期 |
1年 |
|||
|
软件免费升级服务 |
终生免费升级，直到硬件不相容为止 |
|||
|
散热性 |
依靠通风系统，强制风冷 |
|||

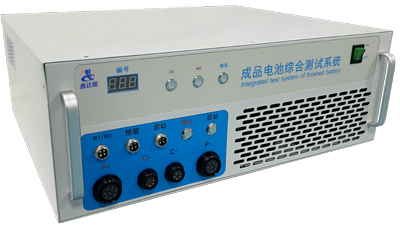

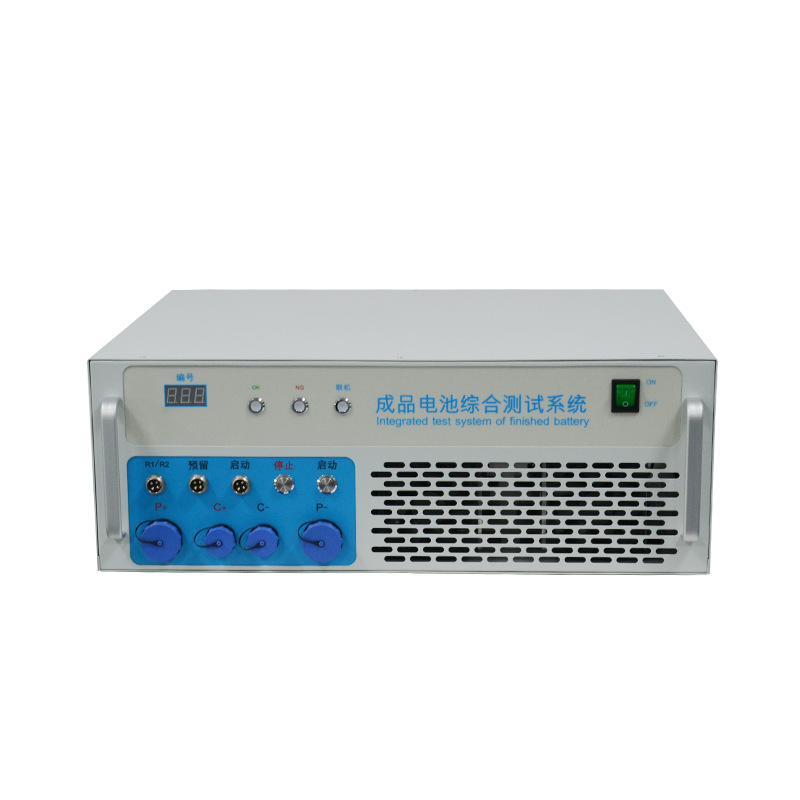

四、 产品外观及结构
|
机箱尺寸 |
580*500*220mm（W*D*H） |
|
重量 |
24KG |
|
通道数 |
1 |
|
设备配件 |
测试表笔线、USB-232联机数据线、用户使用手册、上位机软件 |
以上信息仅供参考，具体以实物为准!
五、上位机测试界面

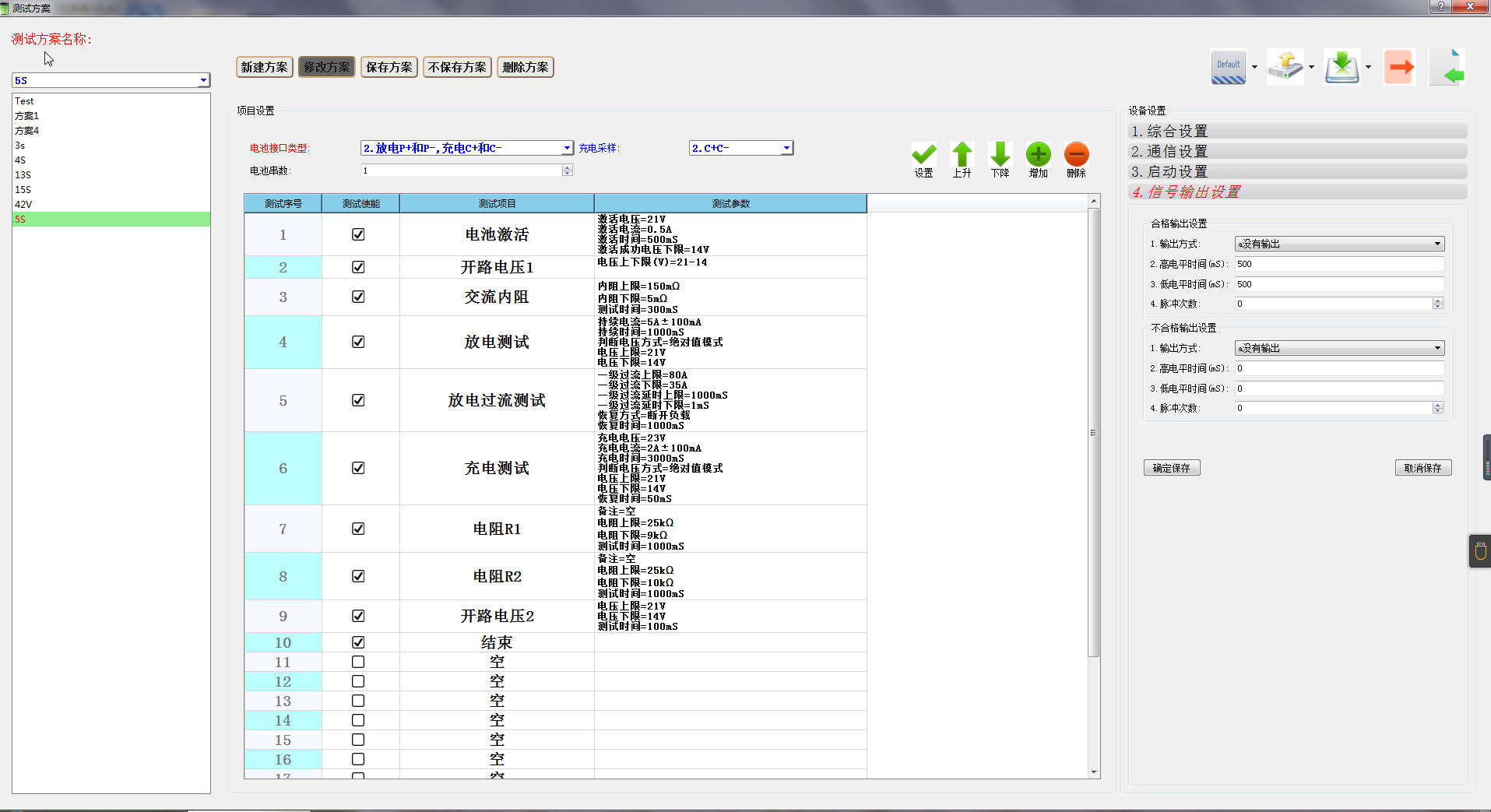

5.1方案设置界面

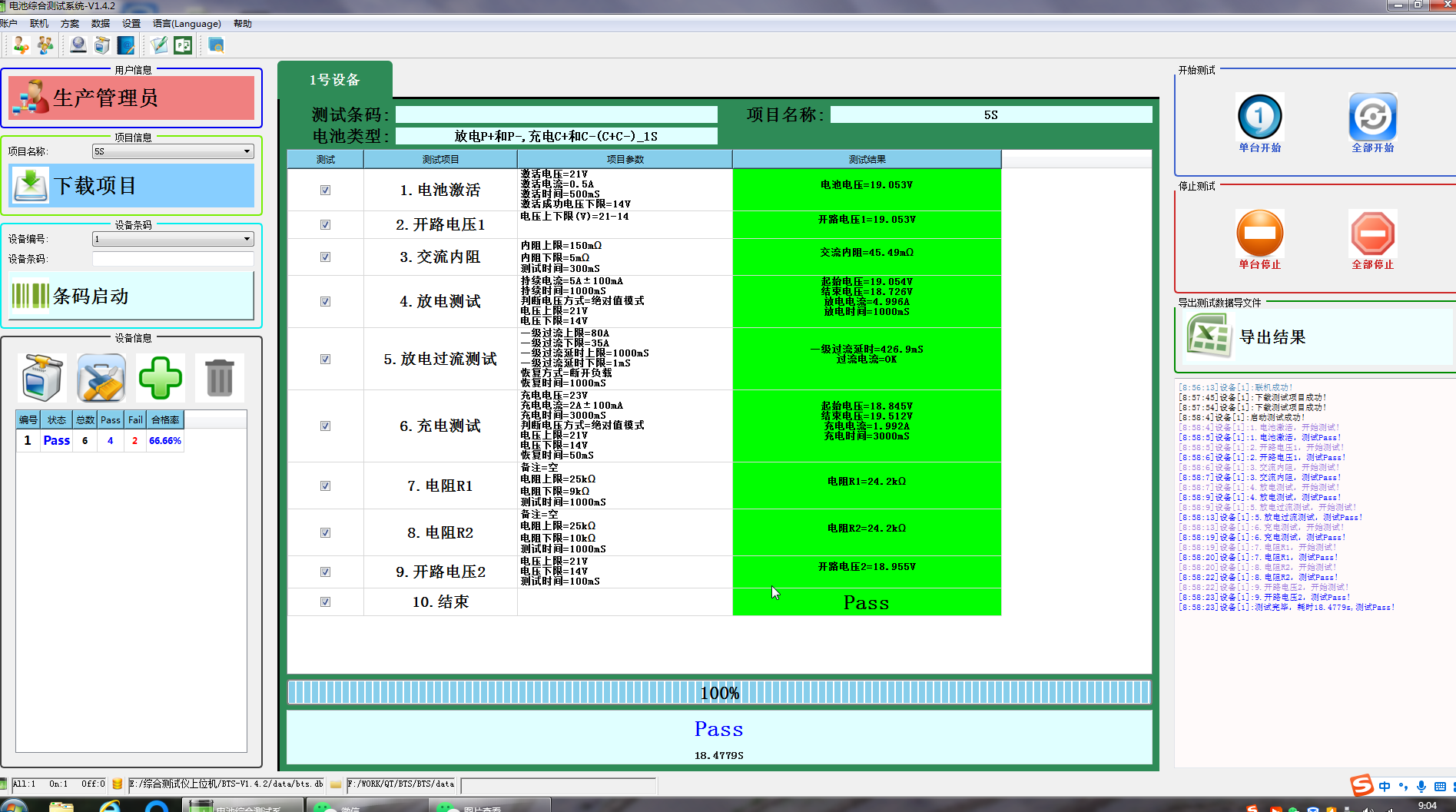

5.2测试结果界面
