一、适用范围
应用于电动工具、太阳能储能、电动平衡车、滑板车等电池组生产过程中半成品 和成品功能性验证测试和品质控制。
二、设备环境要求及技术参数
2.1 电源：AC 电压220V ±10% ，频率：50Hz±10%;
2.2 环境温度：10～45℃;
2.3 环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在。
三、功能介绍
3.1设备测试项
|
产品型号 |
BTS50-05-60 电池综合测试仪（双通道） |
|
用途 |
用于 50V 以下电池组半成品、成品测试 |
|
基本功能 |
开路电压测试 |
|
交流内阻测试 |
|
|
ID 电阻测试 |
|
|
NTC 电阻测试 |
|
|
充放电过流延时测试 |
|
|
充电性能测试 |
电池 PACK持续充电功能，验证充电是否正常 |
|
电池 PACK正常充电电压合格范围测试 |
|
|
电池 PACK充电过流保护功能测试 |
3.2设备技术参数
|
测试类 |
测试项目 |
测量范围 |
分辨率 |
|
开路电压 |
开路电压 1 |
0-50V |
2mV |
|
开路电压 2 |
0-50V |
2mV |
|
|
交流内阻 |
交流内阻测试 |
0-1000mΩ |
1mΩ |
|
放电测试 |
起始电压 |
0-50V |
2mV |
|
结束电压 |
0-50V |
2mV |
|
|
放电电流 |
0. 1-60A |
1mA |
|
|
放电时间 |
0-60S |
1mS |
|
|
放电过流测试 |
过放电流 |
4-60A |
1mA |
|
过流延时 |
0-20S |
1mS |
|
|
充电测试 |
起始电压 |
0-50V |
2mV |
|
结束电压 |
0-50V |
2mV |
|
|
充电电流 |
0. 1-5A |
1mA |
|
|
充电时间 |
0-60S |
1mS |
|
|
充电保护测试 |
充电过流 |
3-5A |
1mA |
|
充电延时 |
0-20S |
0. 1mS |
|
|
电阻 R1/R2 |
NTC 、ID |
0-1000KΩ |
0. 1KΩ |

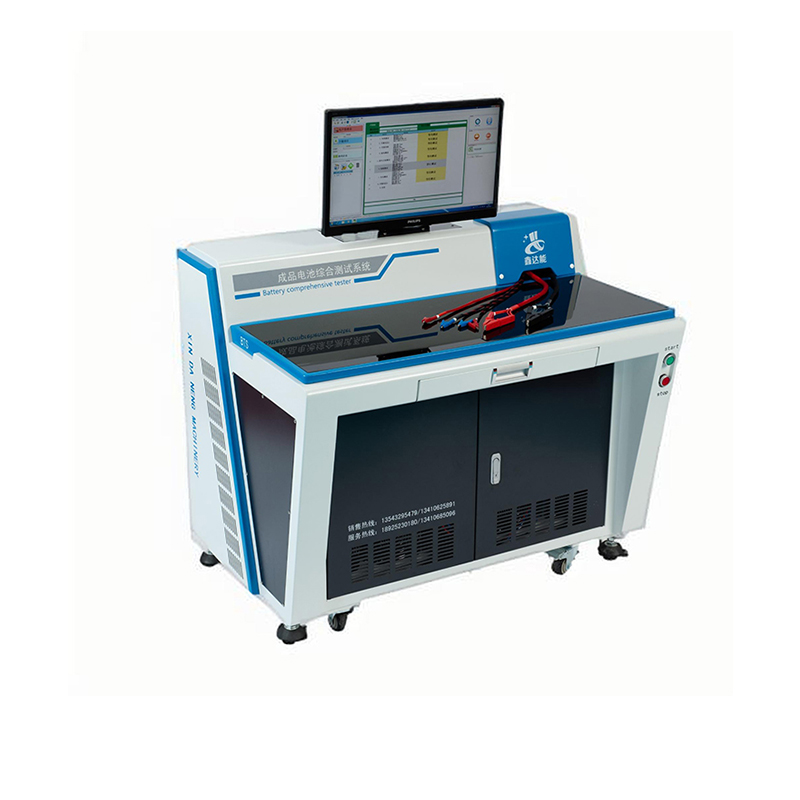

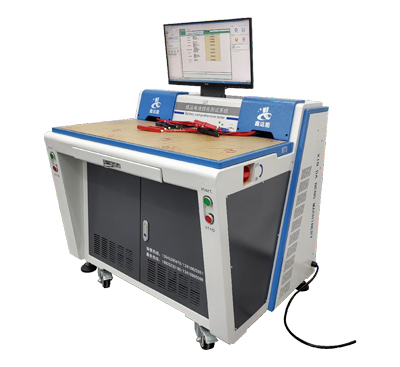

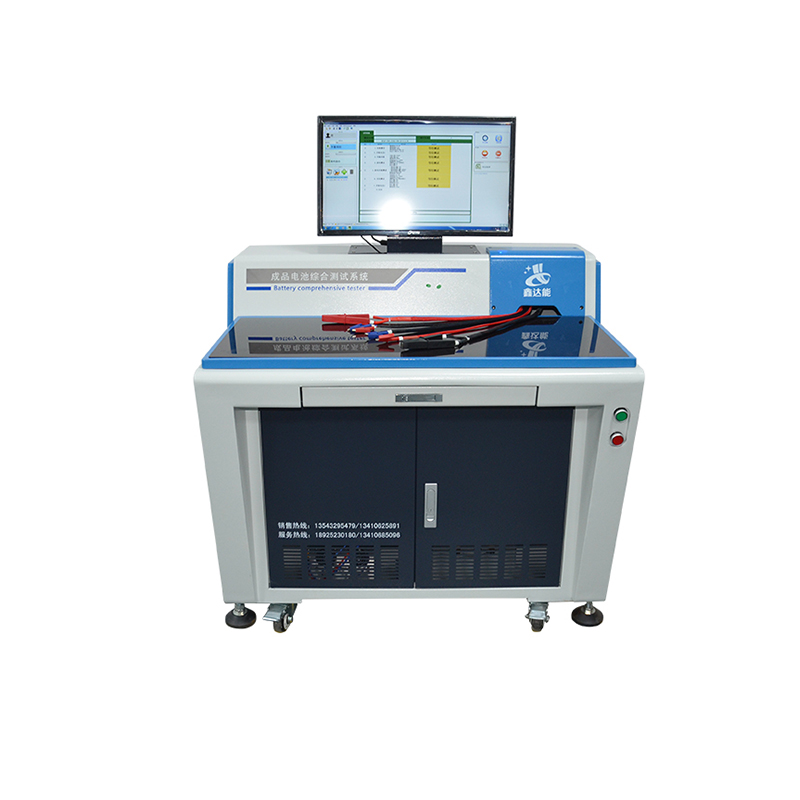

四、产品外观及结构
|
机箱尺寸 |
580*500*220mm（W*D*H） |
|
重量 |
24KG |
|
通道数 |
1 |
|
设备配件 |
测试表笔线、用户使用手册、上位机软件 |
以上信息仅供参考，具体以实物为准!
五、上位机测试界面

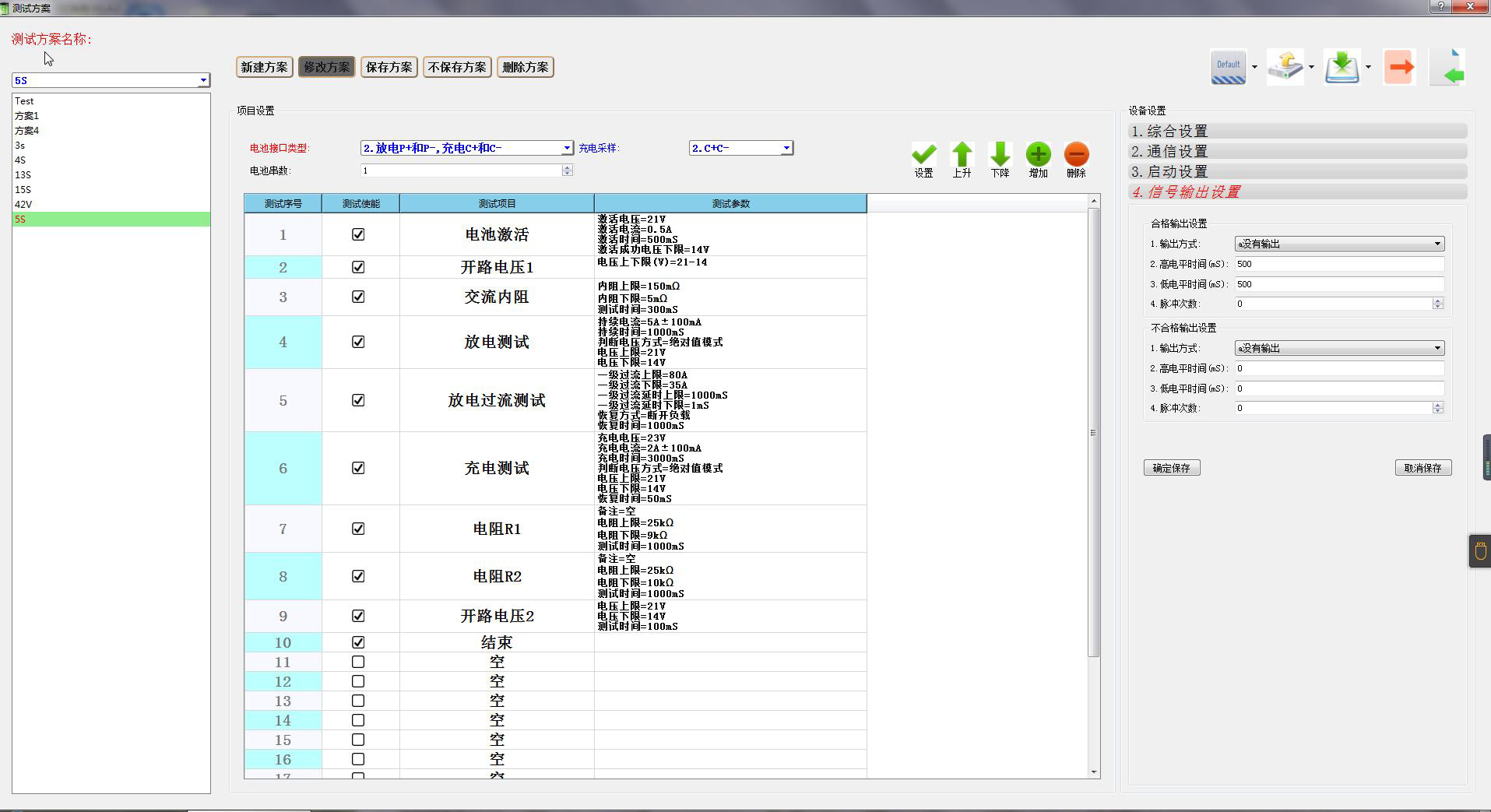

5.1方案设置界面

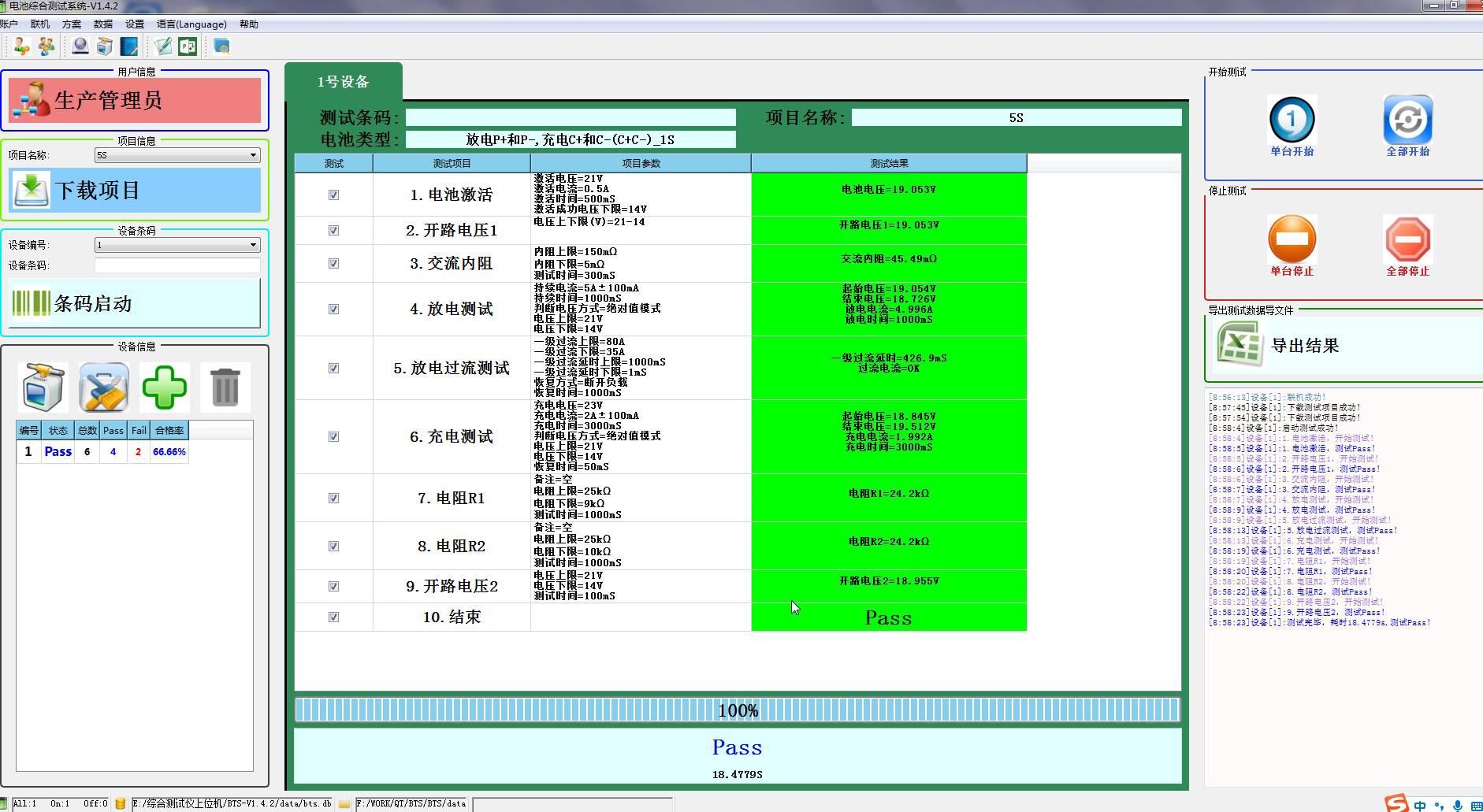

5.2测试结果界面
