一、适用范围
应用于电动工具、太阳能储能、筋膜枪等低串数锂电池组循环充电、放电、电池组功能测试及充放电数据监测一体化的充放电循环测试系统。
二、设备环境要求及技术参数
2.1 单通道电源：AC 电压 220V ±10% ，频率：50Hz±10%
2.2 整柜电源：AC 电压 380V ±10%/220V ±10% ，频率：50Hz±10%;
2.3 环境温度：0～45℃;
2.4 环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在。
三、功能介绍
3.1 充放电功能:具有恒流恒压充电功能、恒流放电功能，对电池充放电，记录电池容
量;
3.2 充放电接口:完全满足电池包充放电同口和充放电分口的要求,即 2 根线(P+ P-)、3 根线(P+ P- C-)和正极板充电保护、负极板放电保护的电动工具电池(CH+ P+ P-);
3.3 检查电压保护:通过对电池充放电，检测电池的充电保护和放电保护是否起作用;
3.4 安全保护:防反接保护功能、掉电数据保护，支持续测、电压上、下限设置保护、安全放电电流保护;
3.5 联机模式:仪器单台或者 5 台以内，可以通过串口连接 PC 电脑;5 台以上采用网络连接模式，PC 电脑端提供一个网口，控制 30 台以内仪器;
3.6 控制系统:软件系统采用经典成熟的 C/S 模式，通信方式有串口和网络两种方式，串口可以实现短距离若干台仪器准确通信，网络可以实现长距离多台仪器准确通信。
四、设备参数说明
|
产品型号 |
BCDS50-05-10 |
|
|
电压 |
测量范围 |
4.5~50V |
|
精度 |
±（0.2% of reading + 0.2% of range） |
|
|
电流 |
充电范围 |
50~5000mA |
|
放电范围 |
50~20000mA(25V 以下可以 20A放电） |
|
|
精度 |
±（0.2% of reading + 0.2% of range） |
|
|
充电 |
恒压截止电流 |
最低 50mA |
|
容量 |
精度 |
±1‰ |
|
功率 |
放电功率 |
≤500W |
|
时间 |
巡检时间 |
收实时<2S |
|
定时范围 |
0~999 小时/工步 |
|
|
数据记录间隔 |
≥5S |
|
|
中位机版本 |
1.1 系列 |
|
|
充电 |
充电模式 |
恒流恒压充电 |
|
截止条件 |
电压、电流、相对时间、过充保护 |
|
|
放电 |
放电模式 |
恒流放电 |
|
截止条件 |
电压、相对时间、过放保护 |
|
|
循环 |
循环测量范围 |
1~999 次 |
|
单循环工步数 |
100 |
|
|
电压电流检测采样 |
四线制采样 |
|
|
数据库 |
采用SQL数据库管理测试数据 |
|
|
上位机通讯方式 |
基于TCP/IP协议网口、串口 |
|
|
数据输出方式 |
EXCEL、TXT、图表 |
|

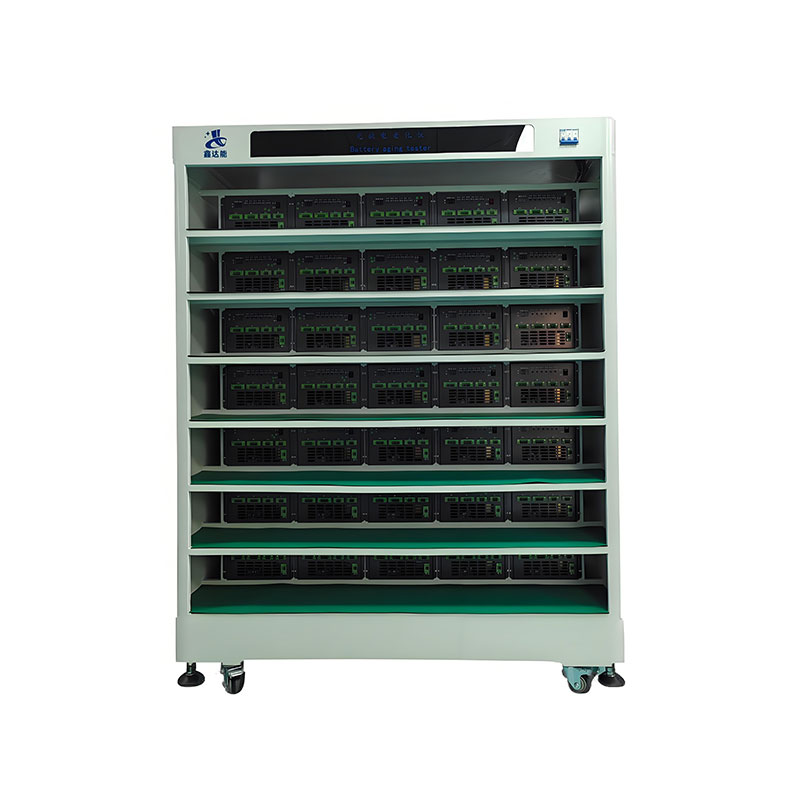

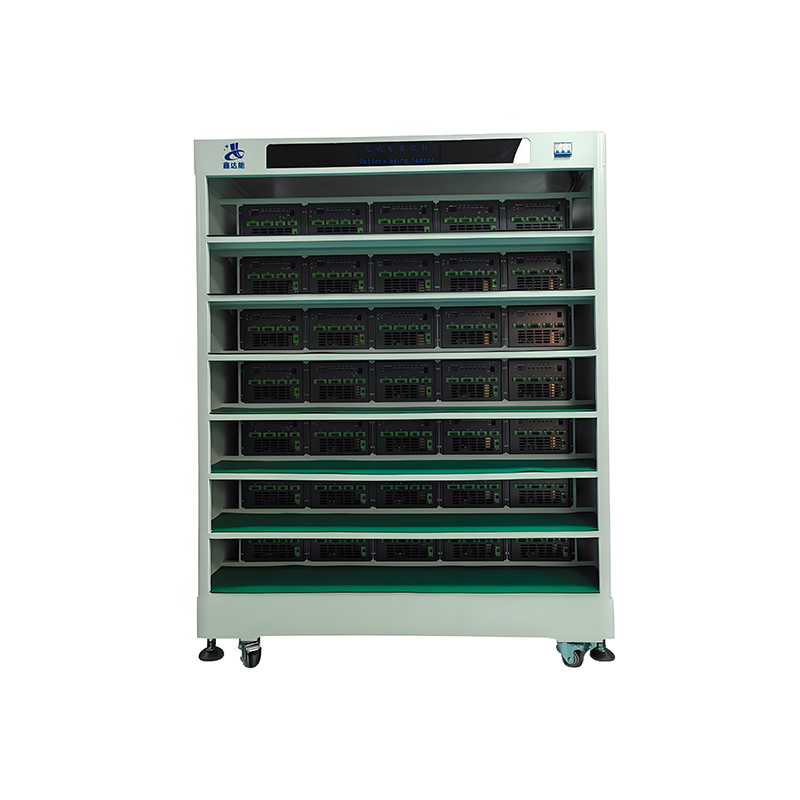

五、产品外观及结构
|
单通道尺寸 |
220*150*430mm（W*D*H） |
|
机柜尺寸 |
1350*780*1700mm（W*D*H） |
|
通道数 |
35通道7行5列 |
|
设备配件 |
测试表笔线、联机工具、用户使用手册、上位机软件 |
六、软件及界面
介绍上 位 机 软 件 是 充 放 电 测 试 系 统 不 可 分 割 的 一 部 分 ， 可 在 操 作 系 统 为 win2000/winXP/win7/win10 等计算机上安装，基于 Windows 操作界面，采用 SQL 数据库存储测试数据，极大方便工作人员在线查询数据和导出数据，按电池条码、时间、设备号可以查看充放电老化曲线图，同时可以导出曲线图。
6.1 主界面
6.2 方案设置界面
