一、适用范围
应用于电动工具、太阳能储能、扭扭车、滑板车、电动自行车、储能等锂电池组循环充电、放电、电池组功能测试及充放电数据监测一体化的充放电循环测试系统。
二、设备环境要求及技术参数
2.1单通道电源：AC电压 220V ±10% ，频率：50Hz±10%;
2.2整柜电源：AC电压 380V ±10% ，频率：50Hz±10%;
2.3环境温度：-10～45℃;
2.4环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在。
三、功能介绍
3.1充放电功能:具有恒流恒压充电功能、恒流放电功能，对电池充放电，记录电池容量;
3.2充放电接口:完全满足电池包充放电同口和充放电分口的要求,即2根线(P+ P-)、3根线(P+ P- C-)和正极板充电保护、负极板放电保护的电动工具电池(CH+ P+ P-);
3.3检查电压保护:通过对电池充放电，检测电池的充电保护和放电保护是否起作用;
3.4安全保护:防反接保护功能、掉电数据保护，支持续测、电压上、下限设置保护、安全放电电流保护;
3.5联机模式:仪器单台或者5台以内，可以通过串口连接PC电脑;5台以上采用网络连接模式，PC电脑端提供一个网口，控制30台以内仪器;
3.6控制系统:软件系统采用经典成熟的C/S模式，通信方式有串口和网络两种方式，串口可以实现短距离若干台仪器准确通信，网络可以实现长距离多台仪器准确通信;
四、设备参数说明
|
产品型号 |
BCDS100-20-40 |
|
|
电压 |
测量范围 |
10~100V |
|
精度 |
±（0.2% of reading + 0.2% of range） |
|
|
电流 |
充电范围 |
200~20000mA |
|
放电范围 |
200~40000mA |
|
|
精度 |
±（0.2% of reading + 0.2% of range） |
|
|
充电 |
恒压截止电流 |
最低50mA |
|
容量 |
精度 |
±1‰ |
|
功率 |
放电功率 |
≤4000W |
|
时间 |
巡检时间 |
收实时<2S |
|
定时范围 |
0~999小时/工步 |
|
|
数据记录间隔 |
≥5S |
|
|
中位机版本 |
1.1系列 |
|
|
充电 |
充电模式 |
恒流恒压充电 |
|
截止条件 |
电压、电流、相对时间、过充保护 |
|
|
放电 |
放电模式 |
恒流放电 |
|
截止条件 |
电压、相对时间、过放保护 |
|
|
循环 |
循环测量范围 |
1~999次 |
|
单循环工步数 |
100 |
|
|
电压电流检测采样 |
四线制采样 |
|
|
数据库 |
采用SQL数据库管理测试数据 |
|
|
上位机通讯方式 |
基于TCP/IP协议网口、串口 |
|
|
数据输出方式 |
EXCEL、TXT、图表文件 |
|

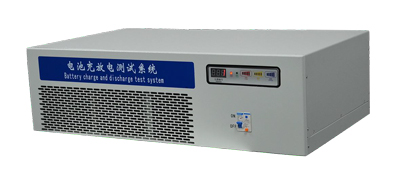

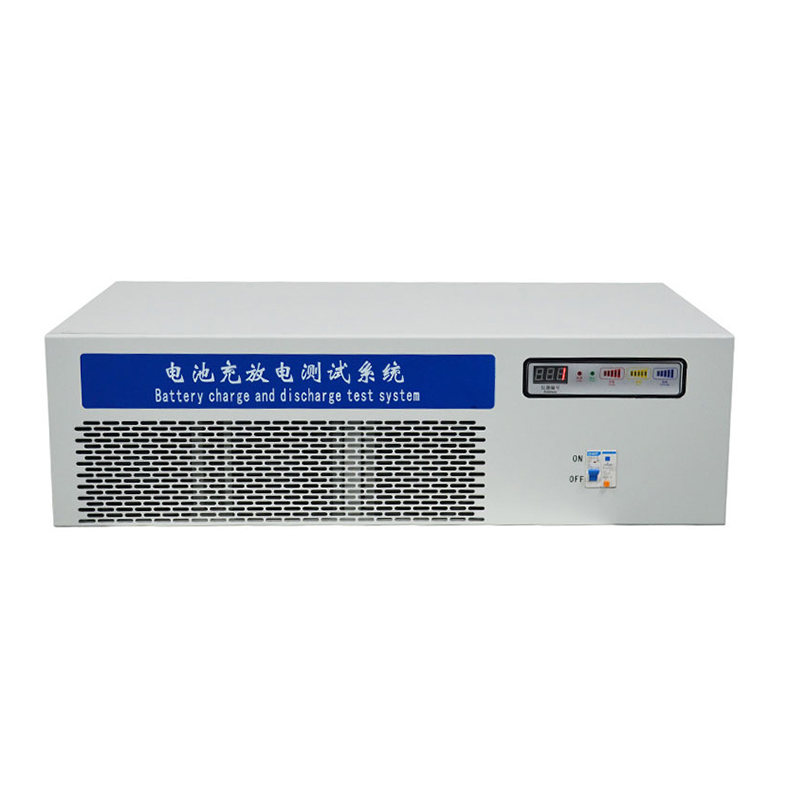

五、产品外观及结构
|
单通道尺寸 |
800*460*230mm（W*D*H） |
|
机柜尺寸 |
无（可自行配电池架） |
|
通道数 |
1通道 |
|
设备配件 |
测试表笔线、联机工具、用户使用手册、上位机软件 |
以上图片仅供参考，以实物为准!
六、软件及界面介绍
上位机软件是充放电测试系统不可分割的一部分，可在操作系统为win2000/winXP/win7/win10 等计算机上安装，基于 Windows 操作界面，采用 SQL 数据库存储测试数据，极大方便工作人员在线查询数据和导出数据，按电池条码、时间、设备号可以查看充放电老化曲线图，同时可以导出曲线图。
6.1 主界面
6.2方案设置界面
