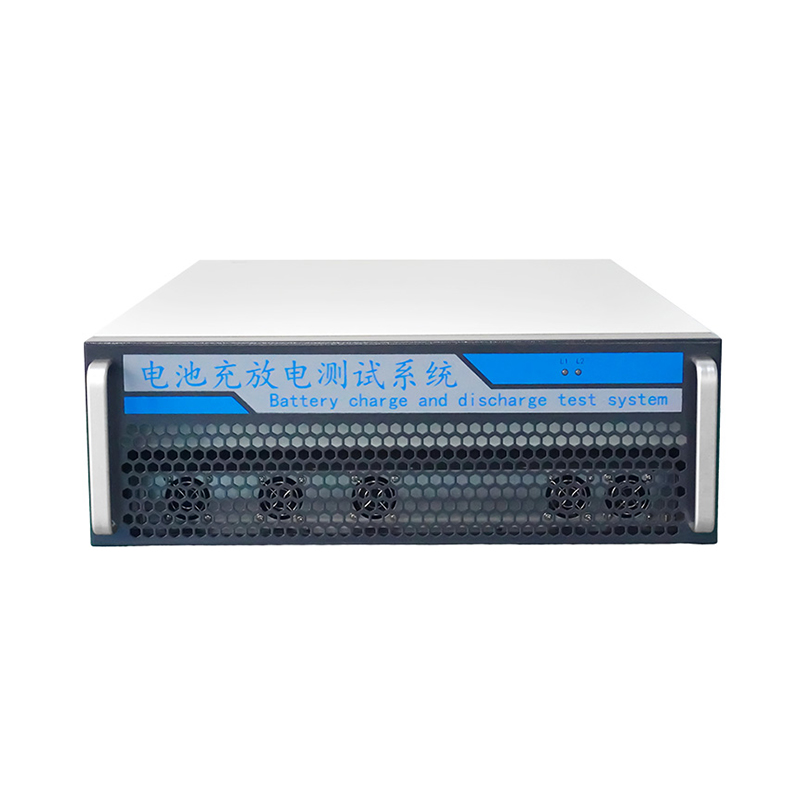

回馈锂电池组老化柜

当前位置：首页 » 产品中心 » 回馈锂电池组老化柜

应用于电动工具、太阳能储能、扭扭车、滑板车、电动自行车、电动摩托车、家庭储能等锂电池组循环充电、放电、电池组功能测试及充放电数据监测一体化的充放电循环测试系统。

服务热线：189-2375-8616

一、设备原理及构成

1.1 上位机：上位机软件为主要的人机交互工具,设备的启动、停止、暂停以及接续等功能均可通过上位机实现;电池老化的数据主要由上位机进行收集处理并输出客户所需要的测试结果。

1.2 中位机：中位机为设备中控管理软件，电池测试的容量、电量等参数由中位机执行计算。

1.3 双向ACDC+LLC 隔离 DCDC：充电时，该功能模块从电网取电，经过双向 DCDC 的调节再给电池充电;放电时，该功能模块将双向DCDC 传输过来的能量回馈给电网。

1.4 双向DCDC(Buck/Boost): 该功能模块为非隔离型 DCDC，对电池充放电多需要的电流电压值均有该功能模块执行输出,即恒流充电、恒压充电、恒流放电均由该模块执行。

二、适用范围

三、设备环境要求及技术参数

3.1 整柜电源：AC 电压 380V ± 10% ，频率：50Hz±10%;

3.2 环境温度：-10～45℃;

3.3 环境无强烈震动，无腐蚀性气体和易燃易爆的气体存在。

四、功能介绍

4.1 充放电功能:具有恒流恒压充电功能、恒流放电功能，对电池充放电，记录电池容量;

4.2 检查电压保护:通过对电池充放电，检测电池的充电保护和放电保护是否起作用;

4.3 安全保护:防反接保护功能、掉电数据保护，支持续测、电压上、下限设置保护、安全放电电流保护;

4.4 采用高频隔离方式，整套系统与电网隔离，保证系统运行安全，稳定;

4.5 双向 ACDC 模块采用空间矢量调制技术，数字化控制，使得电压利用率高，电流谐波分流更小;

4.6 可实现双通道充放电能量的内部转换;

4.7DCDC 模块采用先进的 PID 调节技术，多重保护机制，保证设备运行稳定性;

4.8 能量回馈(直流母线效率≥93%)：能量回馈型，电池放电能量可回馈至电网;

4.9 恒流恒压模式无缝切换，无任何的电压电流冲击。可有效防止电池因尖峰电流出现热量集中导致极耳脱粉;

4.10 电压、电流采用四线制方式采样，电压采样精度高，长期稳定性好;

4.11 单通具备独立运行能力，并支持多通道并联输出;

4.12 支持电池条码输入，历史测试数据可追溯。

五、设备参数说明

产品型号		BCDS100V100A
交流输入接口		1.输入三相五线制 AC380V 2.输入电流：120A，建议 130A-3P 以上断路器 3. 频率 50Hz 4. THD≦3% 5. 功率因素> 0.99（额定功率） 6. 充电效率 88%（整机） 7. 母线回馈效率 93%
系统功能		1.电池循环寿命测试 2.电池容量试验 3.电池充/放电特性试验 4.电池荷电保持能力试验 5.电池充/放电效率试验 6.电池过充/过放速率承受能力试验
电压	测量范围	10~100V(3 串以上电池）
	精度	±0.1% of F.S±0.1% of F.D
电流	充电范围	0.1-100A
	放电范围	0.1-100A

	精度	±0.1% of F.S±0.1% of F.D
充电	恒压截止电流	最低 50mA
容量	精度	±0.1% of F.S±0.1% of F.D
功率	单柜最大功率	≤80KW
电流响应时间	电流硬件响应时间：	≤20ms
数据记录间隔		≥1S
数据导出方式		数据可以导成 EXCEL、图表文件，可提供充放电曲线、容量衰减率、循环寿命曲线、充放电电压、电流、容量-时间等多种方式数据分析曲线和数据列表
数据保存方式		用户可自定义名称及数据保存路径，数据以文件方式保存
主通道工作模式		充电：恒电流充电 CC，恒电压充电 CV，恒流恒压充电 CCCV
主通道工作模式		放电：恒流放电 CD，恒流恒压放电 CVD
通信方式		LAN(TCP/IP)
测试数据记录		电压、电流、时间、容量、电量
输入保护		过压、过流、缺相、过温、保护报警、孤岛效应保护；
输出保护		过压、过流、短路、反接、容量、温度、未检测到电池电压情况下，无输出；
软件保护		掉电数据保护、来电续接、过压过放保护、过流欠流保护、容量保护、过温保护、电压趋势异常保护、电流趋势异常保护、电流波动异常保护、电压波动异常保护、充电电压上升速度异常保护、放电电流下降速度异常保护 ;
循环次数		最大 10000 次
冷却方式		强制风冷
