在电池管理系统(BMS)越来越被重视的今天，“保护板测试仪”这一设备逐渐进入大众视野。那么，它究竟是一种怎样的仪器?它能检测哪些内容?是否所有电池系统都需要它?随着新能源、电动工具、智能穿戴等领域对锂电池的广泛使用，保护板作为电池安全的“守门员”，其性能测试的准确性显得尤为关键。

一、保护板测试仪的作用是什么?

在回答“保护板测试仪有什么用”之前，我们要先弄清楚保护板的职责。

保护板，通常被称为PCM，是锂电池中用于控制充放电、检测温度、电压、电流等关键参数的控制组件。它的核心作用是防止电池过充、过放、过流、短路等异常状态。保护板一旦出现故障，轻则导致电池无法工作，重则可能引发安全事故。

那么，保护板测试仪就是用于验证这一保护机制是否可靠的专业设备。它模拟各种极限工况，快速判断保护板是否能在规定时间内正确反应，从而保障整个电池系统的安全与稳定。

二、工作原理与测试方式解析

保护板测试仪的设计逻辑基于电池保护板的工作机制，核心原理如下：

模拟工作环境：通过内置控制系统调节电压、电流、内阻等参数。

触发保护动作：设定临界值，测试保护板是否及时断开输出。

反馈检测数据：对保护响应时间、电压恢复值、故障识别能力等进行记录和判断。

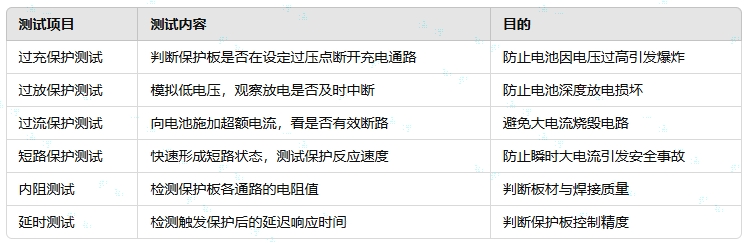

常见的测试类型如下表所示：

三、结构配置：不同规格对应不同应用

保护板测试仪的内部结构虽然因品牌和型号不同略有差异，但基本由以下模块构成：

主控系统：负责数据采集与逻辑判断，多采用嵌入式芯片设计。

测试通道模块：有单通道、4通道、8通道等多种规格，适用于不同数量电芯测试。

模拟负载装置：用来模拟真实工作电流和电压环境，提供可控的工况条件。

数据显示界面：一般为液晶屏或触控屏，用于设置参数与读取数据。

接口系统：包括USB、RS232、CAN等，用于数据导出和联网测试。

四、选型建议：如何根据应用选择合适测试仪?

选购保护板测试仪时，不能“一刀切”，需根据产品类型、测试需求、批量规模等方面综合考虑。以下是一些常见的选型场景与建议：

1. 小型电池组(如耳机、手环)

建议配置：单通道，支持微电流测试(μA级)

选型重点：响应灵敏度、低电压分辨率

2. 电动工具类电池

建议配置：多通道、中等功率(10A以上)

选型重点：过流短路测试准确性、负载调节范围

3. 动力电池(电动车等)

建议配置：高压宽流测试仪(电压≥60V，电流≥100A)

选型重点：安全性能、测试稳定性、抗干扰能力

4. 实验室研发类

建议配置：可编程型，带数据导出功能

选型重点：多功能扩展性、软件可控能力

五、行业应用拓展：从制造车间到售后检测

保护板测试仪并非局限于生产车间，它在电池产品全生命周期中发挥着不可替代的作用。

应用场景角色主要功能

电池生产企业品控工具确保每片保护板出厂前通过标准测试

实验室研发单位研发辅助用于开发新型保护板或优化参数

售后维修检测点故障诊断工具快速找出保护板损坏与否

教育培训机构教学实验设备用于讲解电池保护机制和安全设计

外贸出口工厂出口品质认证依据出具测试报告用于质检或出口通关

六、测试注意事项与维护建议

使用保护板测试仪虽不复杂，但仍需注意以下几点，确保数据准确、设备寿命长：

测试前确认型号匹配，防止高压测试误接低压保护板

保持环境干燥通风，避免潮湿导致电路板短路

定期校准测试通道，防止误差累积影响判定

做好数据备份，便于后期追溯与对比分析

关闭设备前切断负载，防止突发电流冲击损坏系统
